Determinando ubicación de salidas en sistema de red casero

2010/07/30

Un sistema de red en la vivienda es diseñado para ser instalado en forma de topología de estrella, lo cual significa que todos los cables son distribuidos desde un punto central (el centro de distribución). El centro debe estar localizado en un área de fácil acceso (como en el sótano o en el cuarto de lavandería) y cerca del punto de demarcación (NID), o entrada del servicio.

El fácil acceso al centro de distribución no sólo simplificará la instalación, sino también facilitará futuras alteraciones al sistema. La localización central ayudará a que los cables no se extiendan más allá de la distancia recomendada (90 metros).

El cable de bajo voltaje y su ruta deben ser planeados con atención. Un dibujo o plano de las rutas de los cables te ayudarán a ahorrar tiempo y a determinar el mejor camino posible con el menor número de vueltas y giros.


La sala, la oficina en casa, la habitación, el salón de entretenimiento, el sitio de recreación o el salón de juegos y estudios, son los lugares lógicos para instalar contactos multimedia. Pero también instalarlos en las cocinas, los baños, los cuartos de lavandería o de servicios con grandes electrodomésticos, pueden alistar tu vivienda para otras futuras ampliaciones.

Cuando determines las localizaciones de las salidas en una habitación, considera las necesidades de ese cuarto en particular. Las oficinas en casa se beneficiarán de varias salidas de teléfonos y líneas para conectar la computadora al Internet. Planea estas instalaciones junto a contactos de 120 voltios para centralizar las conexiones de computadoras.

Instalaciones eléctricas residenciales - Distribución de un sistema de red casero

Evaluando necesidades para sistema de red casero

2010/07/29

Cuando evalúes tus necesidades con respecto al sistema de red a conectar, es buena idea instalar más de lo que actualmente piensas que vas a utilizar. Correr cables de sobra para los aparatos electrodomésticos grandes como los hornos y los refrigeradores, te facilitará la adición de sistemas automatizados en el futuro. Instalar varios contactos en una habitación te permitirá conectar nuevos dispositivos de telecomunicaciones al sistema de la red en un futuro cercano.

En la actualidad existen dos grados de cable de instalación residencial estándar. El Grado 1 es el sistema de cable genérico que cumple con los mínimos requerimientos para los servicios de telecomunicaciones. Cada contacto multimedia se suministra con un cable UTP de 4 pares (se recomienda como mínimo el de categoría 3 y 5) como un línea de voz y datos, y un cable coaxial de 75 ohmios como una línea de vídeo.


Las instalaciones del Grado 2 cumplen con los requerimientos para los servicios básicos, avanzados, y de telecomunicación multimedia. Dos cables UTP de 4 pares (se recomienda como mínimo la categoría 5 y 5e) son llevados a los contactos para una línea de voz y una de datos, al igual que dos cables coaxiales de 75 ohmios (uno de entrada y uno de salida) para las líneas de vídeo. Las instalaciones de Grado 2 estándar también recomiendan dos cables de fibra óptica para futuras aplicaciones, pero esto es una decisión opcional.

Instalaciones eléctricas residenciales - Oficina en casa con conexiones multimedia Grado 2
Una oficina en casa se beneficiará en gran parte de las muchas capacidades de un sistema de red en la vivienda. La instalación de contactos multimedia de Grado 2 al lado de contactos eléctricos permitirá la centralización para todas las conexiones de telecomunicaciones.

Es recomendado instalar varios contactos de Grado 2 en varios lugares de la habitación, especialmente en sitios de entretenimiento y oficinas en la vivienda.

Instalaciones eléctricas residenciales - Sistema de entretenimiento casero
Los sistemas de entretenimiento (Televisores y equipos de sonido) pueden también usar muchas de las redes del sistema. La instalación de contactos multimedia de Grado 2 en cada pared  de la habitación le facilitará futuras remodelaciones o adiciones de nuevos componentes al sistema.

Contactos y accesorios multimedia para un sistema de red casero

2010/07/28

Los contactos multimedia instalados en varios sitios de la vivienda se utilizan para tener acceso al Internet. Cada contacto tiene una serie de salidas y conectores para conectar y usar teléfonos, computadores, TVs, VCRs, DVDs y sistemas de sonido.

Los conectores RJ45 son los puertos para conectar teléfonos y dispositivos de información al sistema de la red. Estos conectores se conectan a una toma universal estándar de cables en pares (estándar T568A), Esta configuración permite a conectores de telecomunicación de cualquier tamaño ser usados con la salida. Por ejemplo, el conector de teléfono de cuatro cables puede ser insertado (y va a caber) en una salida de 8 cables RJ45. Ese cable luego puede ser desenchufado, y un conector de línea de datos Ethernet de 8 cables puede ser insertado después que el contacto ha sido configurado en la caja de distribución.

Los conectores F son terminales de rosca para conectar equipos de vídeo al sistema. Las puntas de los conectores F del cable coaxial se enroscan al terminal.


Los ribetes de unión son los terminales para ligar un sistema de audio al sistema. Los ribetes se codifican por color según su polaridad, Rojo o "+" se usa para identificar terminales positivos, y negro o "-" para terminales negativos. El cruce de polaridad puede causar que los parlantes queden fuera de fase creando alguna deficiencia de sonido bajo.

Los contactos multimedia pueden diseñarse para las situaciones específicas de la habitación donde se instalen. Los de la oficina en casa pueden tener una salida dedicado RJ45 para cada teléfono, fax y linea de módem para permitir que cada aparato envíe y reciba Información más eficientemente.

Instalaciones eléctricas residenciales - Contactos y accesorios multimedia
Parlantes con soportes para instalación empotrada (A), contacto multimedia con soporte montante al contacto eléctrico (B), control del volumen del sistema de audio (C), cámara de vídeo (D), contacto multimedia con ribetes de unión (E), conectores F (F), clavija del módulo y conectares para los contactos multimedia (H).

Las opciones para accesorios están disponibles con todos los sistemas de conexiones de redes, pero la mayoría requieren un módulo de distribución especializado. Los más comunes son cámaras de video diseñadas para caber en cajas compartidas de 4 x 4 para un sistema de televisión de circuito cerrado y sistemas de parlantes en estéreo empotrados para multi sistemas de audio con control para el volumen en cada habitación.

5 tipos de cables para sistema de red casero

2010/07/27

Los cables llevan señales enviadas desde una fuente a una localización definida. La creciente y continua necesidad do transferir grandes cantidades de datos más rápido requiere que los cables tengan la capacidad de transportar un alto volumen de datos.

Los cables se clasifican según el ancho de banda (la cantidad de información que puede fluir a través del alambre del cable en una unidad específica de tiempo). Mientras más grande sea la el ancho de banda, más rápido puede ser transmitida la información.


Hay cuatro clases básicas de cables:
  1. El cable coaxial se usa para la distribución de señales de vídeo y audio a través del sistema. El cable de serie 6 (o RG-6) es un coaxial de alto grado y es preferido para sistemas de red en la casa.

    Instalaciones eléctricas residenciales - Cable coaxial

  2. Los cables enroscados en par sin coraza (UTP) se usan para transmitir señales de teléfono y datos a través del sistema. El cable UTP más común es el de categoría 5. Es un cable de alto grado con una banda ancha larga y cumple con las normas requeridas.

    Instalaciones eléctricas residenciales - Cable UTP

  3. El cable para parlantes o cable para audio, es usado para transmitir señales de audio para crear un sistema de sonido en varias habitaciones o un sistema de televisión de alta calidad.

    Instalaciones eléctricas residenciales - Cable para audio con conectores de 3.5 mm

  4. El cable de fibra óptica utiliza un dispositivo para convertir la señal eléctrica en luz para pasar a través de cables de fibra óptica de plástico o vidrio. En la otra punta del cable otro dispositivo convierte la luz de regreso en señal eléctrica. No es tan común en aplicaciones caseras, pero tiene una tremenda capacidad para transmitir enormes cantidades de información, vídeo y audio a velocidades super rápidas.
    Algunos prefieren "adelantarse al futuro" en sus viviendas e instalan cable de fibra óptica aún cuando todavía no tienen los dispositivos para sacar ventaja del cable. De esta forma, los cables estarán instalados antes que la tecnología esté ampliamente disponible.

    Instalaciones eléctricas residenciales - Cable de fibra óptica

  5. HDMI o High-Definition Multimedia Interface es una norma presentada en 2002 para la transmisión de audio y vídeo digital cifrado sin compresión. Desde su lanzamiento la idea era proclamarlo el sustituto del hasta entonces conocido por todos euroconector.
    El uso de un cable HDMI permite transmitir una señal digital, señal de vídeo con mayor resolución, sonido multicanal en un sólo cable y la inclusión de datos auxiliares. Desde la versión HDMI 1.0 hasta la 1.4 se han ido añadiendo mejoras al cable. Por ejemplo, en la versión 1.4 se puede enviar una señal de vídeo a una resolución de 4096×2160 pixeles a 24fps o 3840×2160 a 30fps. Además permite enviar contenido 3D y junto a las mejoras de audio es capaz de enviar y recibir datos a través de una conexión Ethernet incorporada en el propio cable.

    Instalaciones eléctricas residenciales - Cable HDMI

6 módulos de distribución en un sistema de red casero

2010/07/26

Los módulos de distribución son los dispositivos de interface utilizados para mantener y reforzar la señal para las distribuciones posteriores a lo largo del sistema. Cada módulo contiene por lo menos un puerto de entrada para recibir la señal que será distribuida (o redistribuida), y una serie de puertos de salida para llevar la señal al sitio determinado. Cada módulo se diseña para cumplir funciones particulares:
  1. Los módulos de distribución de vídeo reciben y distribuyen señales coaxiales de cable, satélite, UHF, VHF, y otras más a lo largo de la red. También se usan para crear redes de vídeo interno por medio de un modulador, un dispositivo que recibe señales de una fuente (DVD, VCR o cámara de vídeo), y asigna esas señales a canales no usados en el sistema de cable o satélite.

  2. Los módulos de telecomunicación distribuyen señales de voz y datos desde varias salidas RJ45 a la red de la casa y afuera al resto del mundo.

  3. Los módulos de red de computadora se usan para crear redes de computadora en la vivienda cuando son usados y correctamente configurados a tarjetas de red de Ethernet y aplicaciones. Hay muchos módulos de oficinas en casa disponibles que combinan los mejores atributos de la telecomunicación y los módulos de red de computadora para una conveniente transferencia de información.

  4. Los módulos de cámara distribuyen señales de audio y vídeo desde el circuito monitor de cámaras más cercano hasta las salidas para televisión para poder ser vistas. Este módulo por lo general trabaja junto con un módulo de distribución de vídeo.


  5. Los módulos de distribución de audio llevan señales recibidas del sistema de sonido o amplificador, a los parlantes o terminales montados en varias partes.

  6. Los módulos de distribución de energía suministran electricidad a todas las salidas de alumbrado DC hasta el amplificador o panel, al igual que a los módulos que están requiriendo una fuente de electricidad.
Instalaciones eléctricas residenciales - Módulos de distribución
Módulo de distribución de vídeo (A), módulo de telecomunicación (B), módulo de red de computador (C), módulo de cámara (D), módulo de distribución de audio (E), módulo de distribución de corriente (F).

Constantemente los fabricantes están creando y desarrollando nuevos módulos de interface para soportar una variedad de sistemas (desde seguridad hasta la comunicación interna). Los módulos compatibles con sistemas de automatización en la vivienda recibirán y distribuirán las señales para controlar las luces o localizar opciones para controles de temperatura.

Centro de distribución en un sistema de red casero

2010/07/23

El centro de distribución es el comando principal del sistema de instalación de la red. Aquí se alberga los módulos de distribución y las conexiones que unen toda la red. Todos los cables de servicio que entran a la vivienda (la antena, la televisión por cable, las líneas de telecomunicación, etc.) son dirigidos desde la entrada del servicio hasta el centro de distribución, y de allí todas las señales son enviadas a cada habitación en la vivienda. Además, las señales generadas al interior de la casa (como las del DVD, VCR, audio o redes de computadoras) pueden ser retornadas al centro de distribución y redistribuidas a las salidas multimedia en todas las habitaciones escogidas.

Instalaciones eléctricas residenciales - Centro de distribución en un sistema de red casero
El centro de distribución alberga todos los controles primarios para voz, datos y señales de vídeo.

Los centros de distribución se diseñan para permitir un fácil acceso a los módulos y cables de conexión. Esto hace que la reconfiguración de salidas en cualquier habitación sea también fácil y simple. La mayoría de los centros de distribución son cajas fabricadas de metal de alto calibre con cubiertas de plástico diseñadas para caber entre vigas estándar de 20 centímetros de distancia. Este estilo de caja cerrada tiene orificios abiertos en la parte superior para acomodar todos los cables que salen y entran de los módulos en su interior. También hay disponibles cajas de distribución más pequeñas que sólo contienen módulos básicos. Estos centros por lo general no son cerrados y por tal razón debe ponerse más cuidado para mantener juntos todos los cables.


Por lo general, la parte inferior del centro contiene los transformadores eléctricos que suministra la energía a todo el sistema. Debe instalarse un contacto doble sin interruptor, dedicado, de 120 voltios y 15 amperios al interior de la caja o a no más de 1.50 metros de distancia del centro de distribución.

La parte superior del centro es reservada para los módulos de distribución de vídeo. Los soportes montantes están ubicados en el medio y también sostienen varios módulos de la red de la vivienda

4 componentes del sistema de red casero

2010/07/22

Con la creciente demanda por una mayor capacidad de acceso a la red debido a la creación de sitios de trabajo y entretenimiento en el hogar, se han venido desarrollando normas por parte de la Asociación de la Industria de Telecomunicaciones (Telecornmunications Industry Association -TIA-) y la Alianza de la Industria Electrónica (Electronic Industry Alliance -EIA-), en concordancia con la Comisión Federal de Comunicaciones (Federal Communications Commíssion -FCC), Estas normas se han convertido en los códigos requeridos para instalaciones de redes en viviendas en todo Estados Unidos. No olvides consultar con el inspector local de construcción sobre los códigos actualizados en esta nueva y cambiante industria de conexiones en el hogar.


Hay cuatro componentes de un sistema de instalación de red:
  1. El centro de distribución.

    Instalaciones eléctricas residenciales - Centro de distribución

  2. Los módulos de distribución.

    Instalaciones eléctricas residenciales - Módulos de distribución

  3. Los cables.

    Instalaciones eléctricas residenciales - Cable HDMI

  4. Los contactos multimedia.

    Instalaciones eléctricas residenciales - Contactos multimedia

Cada componente tiene una función especial en la distribución de la voz, datos, y señales de vídeo a través del sistema de red de la vivienda.

5 partes del sistema de conexiones para redes caseras

2010/07/21

En la época actual, la capacidad de enviar y recibir información electrónica se ha convertido en una parte muy importante de nuestras vidas. Tener un acceso confiable a la señal de Internet, a varias líneas telefónicas, a la televisión por cable, a señales de satélites, a redes de computadores y sistemas de seguridad, ahora son elementos comunes en los hogares, y a medida que las necesidades de telecomunicación aumentan, será más indispensable tener a la mano una forma mucho más práctica y eficiente para manejar un sistema rápido y sofisticado.

Instalaciones eléctricas residenciales - Sistema de conexión para redes caseras

Un sistema de red casera junta todos estos sistemas individuales en una base central y suministra la ruta para la transmisión de información electrónica en lugar de ser transmitida por electricidad. La información electrónica puede ser en forma de vídeo, audio o computarizada. Una red de conexiones mueve toda esa información para cumplir con sus necesidades.

Las conexiones antiguas de los teléfonos y la televisión por cable usan un método de conexión en círculo continuo. En este método, varias salidas y conectores se instalan a lo largo de un solo cable corriendo por toda la vivienda. Aún cuando este sistema es fácil de instalar, el método no es confiable debido a la gran demanda a que son sometidas las líneas por parte de computadoras y una gran diversidad de dispositivos electrónicos.

En este método tradicional, el cable que es dividido, corre desde el punto de demarcación o Dispositivo de Interface de Red (Nctwork Interface Device -NID), también llamado servicio de entrada. Este es el sitio donde las compañías proveedoras del servicio transfieren la propiedad de la línea al usuario.

Las señales de transmisión son más fuertes en el momento en que entran en la vivienda, pero la división repetida de cables a lo largo de la casa disminuye la fuerza de la señal. Además, si hay un problema con la línea, todos las salidas y conexiones a su paso también serán afectadas.


Los nuevos sistemas de redes en las casas solucionan este problema. El sistema emplea una topología de estrella donde todos los cables son distribuidos desde un punto central. Todas las entradas son llevadas a una distribución central que contiene módulos diseñados para mantener la fuerza y potencia de la transmisión de señal de voz, datos y vídeo (VDV). Desde allí, los cables de alta calidad son desplazados por las habitaciones donde el sistema VDV es requerido. Los contactos multimedia suministran rápido acceso a una gran variedad de señales.

El sistema puede ser utilizado para crear redes de computador, sistemas de sonido en varias habitaciones, múltiples líneas telefónicas de oficina, y una distribución para DVD, VCR, DVR o circuitos cerrados de televisión para cualquier lugar de la casa.

La instalación de este sistema puede ser hecha por cualquier persona. Muchos almacenes especializados tienen a la venta todos los accesorios e implementos necesarios para la instalación.
Es mucho más fácil de preinstalar cables en paredes sin terminar. Las instalaciones posteriores son muy posibles si planea las necesidades del sistema, determina la mejor localización para cada unidad y demarca el recorrido de los cables en detalle.

Aún cuando los métodos y técnicas de instalación para sistemas de redes son por lo general los mismos, hay ciertas diferencias dependiendo los diferentes fabricantes. Siempre se debe leer las instrucciones con cuidado y seguir los manuales de instalación y operación suministradas por el fabricante para cada sistema de red específico.

A continuación se describen las 5 partes del sistema de conexiones para redes caseras:
  1. Las salidas multimedia usan salidas modulares, conectores y terminales para personalizar los contactos según las necesidades que se presenten en cada habitación.

    Instalaciones eléctricas residenciales - Salidas multimedia

  2. Las salidas de voz y datos pueden aceptar cualquier salida de comunicación para conectar teléfonos y lineas de datos, y también la habilidad de crear multi-líneas de teléfonos, datos, o redes de computadoras para una oficina en casa. Asignar cada línea es fácil y rápido.

    Instalaciones eléctricas residenciales - Salidas de voz y datos

  3. Diferentes accesorios, como cámaras de circuito cerrado, permiten diseñar los sistemas según las especificaciones del usuario.

    Instalaciones eléctricas residenciales - Accesorios multimedia

  4. Los conectores de vídeo-F facilitan la habilidad de recibir y redistribuir antenas, televisión por cable, señales de satélite, así como la transmisión interna de señales de DVDs, VCRs, y cámaras de circuito cerrado.

    Instalaciones eléctricas residenciales - Conectores de vídeo

  5. Los terminales de audio o un sistema de parlantes empotrados pueden ser instalados para el sistema de televisión, o crear un sistema de radio interno con control de localización de volumen.

    Instalaciones eléctricas residenciales - Terminales de audio

3 pasos para instalar una salida de teléfono sin cable

2010/07/20

Un sistema de salida para un teléfono sin cable permite rápidamente convertir un contacto de 120 voltios en una salida de teléfono. El juego de accesorios de la salida incluye una unidad transmisora de base, un módulo receptor, y 1.80 metros de cordón de teléfono. El sistema funciona enviando una señal desde la salida del teléfono existente (a través del transmisor de 120 voltios) a la salida del módulo receptor de 120 voltios en cualquier otra habitación. Se puede cambiar el sitio de la nueva salida moviéndola a otro contacto de 120 voltios. Todo el sistema puede ser instalado en minutos y no requiere de herramientas, abrir huecos o correr cables.

Cada sistema puede ser usado para agregar una salida de teléfono en cualquier lugar de la vivienda. Es ideal para hacer instalaciones rápidas en el dormitorio o en el cuarto de huéspedes- Para prevenir interferencia, se debe conectar el módulo receptor lejos de televisores o radios.


A continuación se describen 3 pasos para instalar una salida de teléfono sin cable:
  1. Conecta el cable del teléfono existente entre cualquier salida de la base de la unidad (es importante conectarlo en la unidad antes de la unidad del receptor). En caso de problemas, desconecta ambas unidades y empieza de nuevo.

  2. Instalaciones eléctricas residenciales - Conectando cable de teléfono a unidad transmisora

  3. Conecta el transmisor en un contacto de 120 voltios cercano. Para usar el teléfono en el sitio de la salida, conéctalo en la otra salida en el lado de la base de la unidad transmisora.

  4. Instalaciones eléctricas residenciales - Conectando transmisor de teléfono a contacto eléctrico

  5. Enchufa el cable del módulo receptor del teléfono sin cable en un contacto de 120 voltios cerca de donde deseas conectar la nueva salida de teléfono. Conecta un teléfono, un módem, un fax u otro equipo operado por medio del teléfono en la salida de la unidad receptora. Ahora debes tener tono de llamada en el nuevo teléfono.

  6. Instalaciones eléctricas residenciales - Conectando teléfono a módulo receptor

3 pasos para instalar una válvula automática para cortar el agua de la lavadora

2010/07/19

Una válvula automática para desconectar el agua puede proteger el hogar de daños costosos causados por escapes de agua en lavaplatos, lavadoras, sanitarios, refrigeradores con mecanismos para fabricar hielo, o lavamanos. El sistema utiliza un sensor de agua colocado sobre el piso cerca del aparato.

Si ocurre un escape, el sensor envía una señal eléctrica a la unidad de control que a su vez activa una válvula automática que detiene el flujo de agua al aparato. Su instalación es simple, no requiere de un plomero o herramientas especializadas y puede estar funcionando en una hora.

También hay sistemas más sofisticados disponibles que se instalan en la válvula de desconexión principal. Sensores a control remoto colocados cerca de aparatos y tubos detectan escapes y envían una señal a la válvula para desconectar el agua de toda la casa.


A continuación se describen 3 pasos para instalar una válvula automática para cortar el agua de la lavadora:
  1. Cierra la tubería principal de suministro de agua en la casa. Ubica las mangueras que llevan el agua a la lavadora y cierra el suministro. Usa una llave inglesa o unas pinzas para desconectar las mangueras de las válvulas de conexión.

    Instalaciones eléctricas residenciales - Cerrando tubería de suministro de agua a lavadora

  2. Conecta una válvula de desconexión automática en cada válvula apagada que lleva el agua caliente y fría a la lavadora. Enrolla las roscas con cinta plástica o de teflón para plomería antes de instalar las válvulas. Reconecta las mangueras de suministro a las válvulas automáticas. Abre la tubería principal de suministro de agua y comprueba que no haya escapes.

    Instalaciones eléctricas residenciales - Conectando válvula de desconexión automática

  3. Monta la unidad de control en un sitio donde puedas probarla periódicamente. Conecta la válvula y los cables del sensor en la unidad de control. Conecta el sensor de agua uniendo el cable de dos conductores incluido a los terminales en la parte trasera de la unidad de control. Coloca el sensor de agua en el piso debajo de los tubos de suministro (ver foto anexa). Conecta el transformador a la unidad de control y enchúfalo. La luz del transformador se encenderá indicando que está en operación.

    Instalaciones eléctricas residenciales - Montando unidad de control para válvula de desconexión automática

5 pasos para instalar un termostato de control remoto

2010/07/16

Muchos termostatos que ofrecen sistemas de operación a control remoto, operados desde un teléfono o un computador, requieren de una instalación llevada a cabo por un profesional. Otros son fáciles de instalar y permiten usar el teléfono para monitorear la casa cuando se está lejos.

El termostato puede ser programado a través del teléfono para garantizar que la vivienda se encontrará con la temperatura deseada al momento de regresar. Y si se olvida bajar la temperatura del termostato al salir de la casa, se puede hacer fácilmente con un comando por medio de una llamada por teléfono. El termostato también puede ser controlado manualmente.

El sistema monitor aquí mostrado es simple de instalar, programar y operar, y no requiere de cambios en las instalaciones eléctricas residenciales o el servicio telefónico. Puede funcionar con el termostato de bajo voltaje instalado de tres o cuatro cables, pero se necesitará instalar un segundo termostato conectado en paralelo desviando la corriente de bajo voltaje a través de la unidad.

Programa el primer termostato con la lectura que te indicará la "temperatura en casa" y el segundo en la ''temperatura fuera de casa" para mantener la vivienda con el mínimo de calefacción necesaria cuando te encuentres ausente. Esta tecnología también te informa cuál termostato controlará el sistema de calefacción a través de cualquier teléfono celular.


Una opción mucho más conveniente es reemplazar el termostato existente con uno similar de retardo. En este caso, el dispositivo se programa según la temperatura "en la vivienda" y "fuera de la vivienda". La ventaja de esta opción es que sólo requiere de un termostato para controlar la calefacción y el aire acondicionado de toda la vivienda. El sistema monitor se conecta con el termostato de retardo por medio de un par de cables.

Fuera de controlar el termostato, el monitor puede informar sobre la temperatura, y según los sensores que se instalen, puede advertir sobre fugas de agua, fallas eléctricas, vidrios rotos y mucho más. La unidad puede ser programada para marcar hasta ocho teléfonos hasta que recibe respuesta.

Instalaciones eléctricas residenciales - Sistema monitor de termostato a control remoto
Los sistemas monitores a control remoto pueden ser programados para marcar hasta ocho números telefónicos cuando ocurren situaciones fuera de lo normal, como bajas o subidas súbitas de temperatura, fugas de agua, o entradas forzadas a la vivienda. El sistema continuará marcando los números de alarma programados en secuencia hasta que la llamada es respondida. También puede controlar un termostato.

A continuación se describen 5 pasos para instalar un termostato a control remoto:

  1. Abre el compartimiento de la batería e instala las baterías recomendadas para casos de emergencia. Usa un cordón telefónico para conectar la unidad a cualquier toma de teléfono. Conecta la unidad a una salida de contacto de 120 voltios.

    Instalaciones eléctricas residenciales - Apretando compartimiento de batería en unidad de termostato a control remoto

  2. Desconecta la energía eléctrica del circuito en el centro de carga. Quita la tapa del termostato existente y luego sácalo de la pared lo suficiente para poder ver las conexiones. Marca la localización de cada cable de color conectado a termostato (R, B, V, A). Desconecta los cables y remueve el viejo termostato.

    Instalaciones eléctricas residenciales - Removiendo termostato a reemplazar

  3. Conecta la base del nuevo termostato sobre la pared. Conecta los cables marcados a los mismos terminales del nuevo termostato. Usando el cable incluido, conecta el cable CLK1 al terminal remoto. Conecta el CLK2 al terminal común (C). Ajusta el termostato dentro de la base. Las etiquetas del terminal pueden variar.

    Instalaciones eléctricas residenciales - Conectando base de termostato a control remoto

  4. Conecte el cable CLK1 del termostato de retardo al terminal ON del monitor. Conecta el cable CLK2 al terminal C. Restablece la energía eléctrica y revisa que el termostato opere correctamente.

    Instalaciones eléctricas residenciales - Conectando cables a unidad monitora de termostato a control remoto

  5. Programa la unidad de acuerdo a tus necesidades y a las especificaciones del fabricante. Esto consiste en programar las altas y bajas temperaturas limites, configurar cualquier otro sensor como abierto o cerrado (según el tipo de sensor), y programar números de teléfonos de emergencia. Antes de programar, comprueba que los sensores instalados a la unidad están en posición normal (no en alarma). Monta la unidad sobre la pared o colócala sobre una mesa cerca a termostato.

    Instalaciones eléctricas residenciales - Programando unidad monitora de termostato a control remoto

3 pasos para instalar un control remoto de llavero

2010/07/15

Un control remoto del tamaño de un llavero puede ser utilizado para controlar dos o más salidas de alumbrado en las instalaciones eléctricas residenciales. Existen sistemas más sofisticados diseñados para controlar muchas luces y aparatos. Los controles de llavero permiten encender las luces al interior o exterior de la casa para iluminar un andén o pasillo oscuro. Nunca se entrará en la casa oscura otra vez.

Instalaciones eléctricas residenciales - Control remoto de llavero
Los juegos de accesorios de control remoto incluyen una unidad receptora de enchufe (izquierda) y un control remoto de llavero (derecha). Algunos modelos incluyen múltiples receptores que le permiten conectar varias lámparas u otros aparatos de enchufar.

La instalación del sistema es simple. Sólo necesita conectar el módulo receptor en un contacto de 120 voltios, y luego conectar la lámpara o aparato en el contacto de salida inferior del módulo.
Programa el control remoto de llavero para identificar cada señal (letras y números). De esta forma la instalación se ha completado.


A continuación se describen 3 pasos para instalar un control remoto de llavero:
  1. Selecciona un código de señal en el módulo receptor. Abre la tapa del módulo y usa un destornillador para escoger un código único para la lámpara que desea operar. Si este es el único dispositivo, cualquier código de señal servirá.

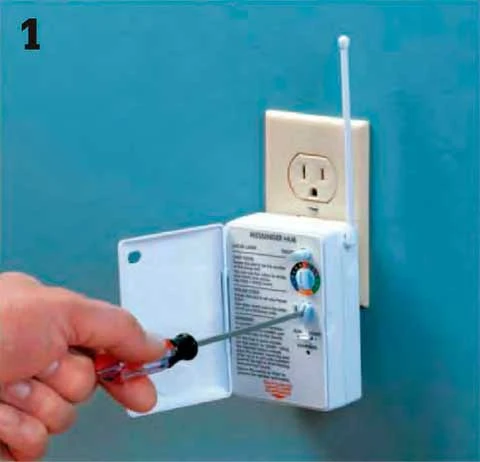

    Instalaciones eléctricas residenciales - Seleccionando código en receptor de control remoto de llavero

  2. Conecta la lámpara que desea controlar, conecta el módulo en una salida de contacto de 120 voltios. Si el contacto es controlado por un interruptor de pared, déjalo siempre en la posición de encendido (ON).

    Instalaciones eléctricas residenciales - Conectando lámpara en receptor de control remoto de llavero

  3. Para programar el control remoto de llavero con la seña de la lámpara que deseas controlar, sostén el control cerca del módulo y oprime uno de los botones ON del control por cinco o seis segundos. La luz del control se iluminará indicando que se está programando a si mismo con el código del módulo más cercano. Repite el proceso para programar el segundo botón ON para otro módulo. Los métodos pueden variar y debes seguir las instrucciones del fabricante.

    Instalaciones eléctricas residenciales - Programando control remoto de llavero

Instalaciones eléctricas residenciales - Juego de interruptor de pared a control remoto
Con un juego de interruptor de pared a control remoto, puede agregar un interruptor para controlar la lámpara en minutos sin agregar más cables. Los juegos incluyen un interruptor transmisor (A), la base de un receptor para conectar (B) o un interruptor receptor (C).

5 pasos para la instalación de un sistama X10

2010/07/14

El sistema X1O utiliza las instalaciones eléctricas existentes en la vivienda para controlar remotamente la mayoría de los aparatos electrodomésticos. Debido a que esta tecnología no requiere de abrir huecos en las paredes e instalar nuevos cables, es una adición muy popular para quienes desean automatizar una vivienda.

El sistema funciona usando las instalaciones eléctricas residenciales como un conducto de comunicación para transmitir señales controladas por frecuencias de radio (FR) a cada salida eléctrica en la vivienda y le permiten conectar módulos X1O (dispositivos que reciben y traducen señales X1O) para encender o apagar luces o aparatos electrodomésticos.

Instalaciones eléctricas residenciales - Sistema a control remoto X10
La tecnología a control remoto X10 no requiere de instalaciones adicionales ni de abrir huecos en las paredes, lo cual le evita trabajo y gastos extras. Los dispositivos pueden ser prendidos, apagados u opacados desde paneles de control o control remotos (foto adjunta).

Los sistemas básicos X1O entienden seis acciones: encender, apagar, todo encendido, todo apagado, opacar e iluminar. Modelos más sofisticados pueden realizar otras funciones como controlar la velocidad del ventilador o apagar un electrodoméstico grande corno una tina de baño.

Debido a que cada módulo X1O instalado recibe todas las señales de control de FR enviadas desde el controlador X10, el sistema es codificado para identificar cada módulo por separado. De lo contrario sería imposible dirigir un comando a una sola luz o grupo de luces en una vivienda llena de módulos.
Por esta razón, el sistema identifica módulos con 16 diferentes códigos (letras desde la "A" hasta la "P" ) y 16 diferentes códigos de unidad (números del "1" al "16"), para un total de 256 piezas de equipos controlables únicos.

Por ejemplo, se puede programar todas las luces del exterior de la vivienda con el código "E". Para encender todas las luces al mismo tiempo, se programa el controlador para que envíe la señal que comanda a todas las luces "E" a encenderse. Si sólo se quiere encender la luz de la entrada de la casa, se programa esa luz como "1" de las 16 posibles luces externas en la sección "E" de la casa. Luego se envía la señal que comanda la luz "E-l" para que se encienda.


La forma de los controles varía en tamaño. Los hay similares a un control remoto de un TV, los de tamaño de bolsillo, hasta los teclados de escritorio. La mayoría de los módulos son parecidos en tamaño a un pequeño adaptador de corriente (AC).

Para minimizar la visibilidad del sistema, se puede instalar receptáculos X10 de pared similares a una salida de 120 voltios. Los interruptores X10 de pared son una forma simple y discreta de controlar luces conectadas, ventiladores de techo y otros dispositivos.

A continuación se describen 5 pasos para la instalación de un sistama X10:
  1. Conecta el módulo receptor de la lámpara o aparato en una salida de contacto de 120 voltios.

    Instalaciones eléctricas residenciales - Conectando módulo receptor de sistema X10

  2. Conecte la lámpara o aparato que deseas controlar con el módulo.

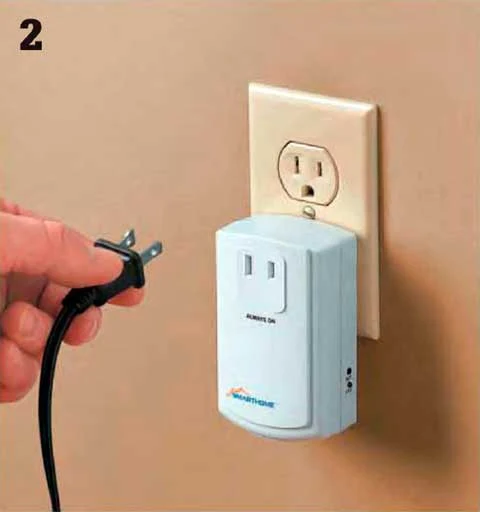

    Instalaciones eléctricas residenciales - Conectando lámpara a sistema X10

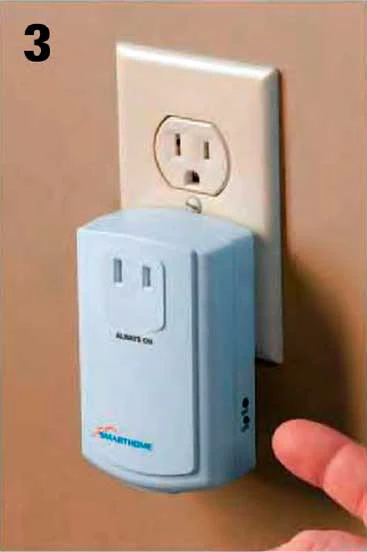

  3. Programa la unidad. Algunas unidades se programan presionando el botón de restaurar, y luego retienen el primer código recibido desde un transmisor (ver foto). Otros tienen un disco para códigos de letras y números. Usa un destornillador pequeño para girar el disco y programar el módulo con
    el código de identificación.

    Instalaciones eléctricas residenciales - Programando receptor de sistema X10

  4. Conecta el sistema transmisor, como un controlador de escritorio (foto), o uno a control remoto, a otra salida de contacto.

    Instalaciones eléctricas residenciales - Conectando sistema transmisor X10

  5. Programe del código del sistema transmisor con los mismos códigos de letras y números que seleccionó para los módulos receptores. Para hacer una prueba, use el controlador para enviar una señal de encendido o apagado a la dirección del módulo de una lámpara o aparato específico.

    Instalaciones eléctricas residenciales - Programando código de sistema X10

Automatización de una vivienda

2010/07/13

Una vivienda automatizada puede adicionar seguridad, tranquilidad y conveniencia a las actividades diarias de sus habitantes tales como ajustar las luces, la temperatura y los sistemas de seguridad. Los componentes automáticos también pueden permitirle maximizar las capacidades de los productos y sistemas de la casa ayudándolos a funcionar en conjunto más eficientemente. Los sistemas automatizados tienen la capacidad de controlar las luces, los equipos acondicionadores de aire, el sistema de riego, los sistemas de sonido y TV., las cámaras de seguridad, las piscinas, las cortinas, para mencionar solo unos cuantos. Las aplicaciones son interminables.

La mayoría de los sistemas pueden ser actualizados progresivamente en segmentos. Se puede empezar con cambio pequeño y básico que permitirán encender y apagar las luces a control remoto, o puede extenderse y usar una computadora casera como un centro de comandos donde se controle todo lo relacionado con la temperatura y con las luces de la vivienda.

Se pueden crear alertas con algunos sistemas que marcan números de teléfonos programados para advertir sobre problemas que puedan suceder con el agua o que un intruso ha entrado en la vivienda. Estos controles computarizados pueden ser aplicaciones o aparatos, o también un solo dispositivo similar a una computadora creada para la automatización de la casa.


Todos los sistemas de automatización empiezan con una central que lleva a cabo comandos, con un control principal que crea comandos y con dispositivos que traducen esos comandos a un dispositivo compatible. La base del sistema son los cables que transmiten los comandos.

Muchas viviendas nuevas ya vienen construidas con instalaciones de cable de fibra óptica de alta calidad (categoría 5 para el teléfono e información, y cable coaxial para sistemas de video y audio para un máximo control y capacidad). Teniendo suficiente acceso a un sótano o un ático, es posible actualizar la tecnología informática en una vivienda instalando nuevos cables en las paredes y tomas para el Internet, un satélite o TV digital.

Instalaciones eléctricas residenciales - Sistemas de automatización
Un sistema de automatización que usa una serie de cables para transmitir señales a través de la casa, puede ser controlado por medio de paneles de control o teclados instalados en sitios convenientes a o largo de toda la vivienda.

Los sistemas de automatización a control remoto (como el X10), utiliza el sistema eléctrico existente en la vivienda para llevar ondas de frecuencias de radio (FU) a comandos dispositivos eléctricos compatibles diseñados para entender el lenguaje. Estos sistemas "sin cable" (algunas veces llamados 'sistemas que transportan energía'), permiten hacer conexiones en lugares donde llevar a cabo instalaciones de cables no es práctico.

Instalaciones eléctricas residenciales - Sistema de automatización X10
El X10 es el más simple y económico sistema de automatización. Utiliza instalaciones eléctricas existentes para controlar luces o aparatos eléctricos desde una variedad de controles.

'Iodos los sistemas de automatización caseros utilizan un protocolo (un lenguaje en común) entendido por todos los dispositivos automatizados y usado para comunicarse con dispositivos remotos compatibles.

Instalaciones eléctricas residenciales - Asistente digital personal (PDA por sus siglas en inglés)
Los PDA (Asistentes digitales personales) pueden ser usados para activar diferentes funciones del sistema de automatización casera desde afuera de la vivienda por medio del Internet.

6 pasos para reemplazar un portalámparas de una lámpara de mesa

2010/07/12

Junto con el cordón y la clavija, el problema más frecuente que se encuentra en las lámparas es un portalámparas gastado. Cuando el portalámparas de una lámpara no funciona, la falla por lo general está en la unidad del interruptor del portalámparas, y a veces reemplazar los portalámparas requiere cambiar también otras piezas.
La falla en una lámpara no es siempre causada por un portalámparas averiado. Cuando esto sucede, puedes evitar arreglos innecesarios si revisas el cordón eléctrico y la bombilla antes de reemplazar el portalámparas.

Instalaciones eléctricas residenciales - Cuatro tipo de portalámparas con interruptor integrado
Los tipos de portalámparas con interruptores son por lo general intercambiables: Escoge el reemplazo que desee. En la foto arriba de izquierda a derecha: Botón giratorio; interruptor a distancia; interruptor de cadena; interruptor de empuje.

Instalaciones eléctricas residenciales - Lámpara de pie
Al cambiar el portalámparas de una lámpara, puedes actualizar el interruptor de encendido (ON-OFF) por uno de tres vías.

Ver también: 8 pasos para reemplazar el cordón de una lámpara de mesa

A continuación se describen 6 pasos para reemplazar un portalámparas de una lámpara de mesa:
  1. Desconecta la lámpara. Quita la capota, la bombilla y los soportes que sostienen la capota. Limpia la plaqueta de contacto raspándola con un destornillador, luego levántala un poco si está aplanada dentro del portalámparas. Pon la bombilla y enchufa la lámpara. Si no funciona, desconéctala, quita la bombilla y sigue con el siguiente paso.

    Instalaciones eléctricas residenciales - Limpiando plaqueta de contacto de portalámparas

  2. Aprieta la cubierta exterior del portalámparas cerca de la marca de presión y sácala. En lámparas viejas, puede estar sujetada con tornillos en la base del portalámparas de rosca. Saca también el cartón aislante. Si está averiado, reemplaza todo el portalámparas.

    Instalaciones eléctricas residenciales - Retirando cubierta exterior de portalámparas

  3. Revisa si hay cables desconectados en los terminales de tornillos. Aprieta los tornillos, arma la lámpara de nuevo y pruébala. Si las conexiones no están sueltas, quita los cables, levanta el portalámparas y sigue con el próximo paso.

    Instalaciones eléctricas residenciales - Revisando conexiones de cables en portalámparas

  4. Prueba los cables de la lámpara con el verificador de continuidad. Pon el gancho en un conector de la clavija y toca un alambre expuesto con la otra punta, luego toca el otro. Repite la prueba con el otro conector de la clavija. Si el verificador no alumbra en algún conector, cambia el cordón y la clavija. Prueba la lámpara de nuevo.

    Instalaciones eléctricas residenciales - Realizando prueba de continuidad en cables de portalámpara

  5. Si el cordón y la clavija funcionan, reemplaza el portalámparas con uno de igual amperaje y voltaje. La mitad del cordón plano está cubierto con aislante y está marcado con una estría. Corresponde al cable neutro. Conecta ese cable al terminal de tornillo plateado y el otro a tornillo de bronce, que corresponde al cable de línea viva.

  6. Instalaciones eléctricas residenciales - Conectando cordón nuevo a portalámparas

  7. Introduce el cartón aislante y la cubierta exterior sobre el portalámparas cubriendo por completo los terminales de tornillos. El interruptor debe quedar en la ranura indicada. Presiona la cubierta hacia abajo hasta que quede en su lugar. Coloca el soporte de la capota, la bombilla y la capota.

    Instalaciones eléctricas residenciales - Partes de un portalámparas

instalaciones

eléctricas

residenciales

Uso cookies para darte un mejor servicio.
Mi sitio web utiliza cookies para mejorar tu experiencia. Acepto Leer más
