4 pasos para reemplazar un tubo fluorescente

2010/06/30

Las lámparas fluorescentes necesitan en general muy poco mantenimiento y usan menos energía que las incandescentes. Un tubo fluorescente puede durar unos tres años y produce de dos a cuatro veces más luz por watt que una bombilla incandescente.

Instalaciones eléctricas residenciales - Partes de luminario para lámparas fluorescentes

El problema que sucede con más frecuencia con una lámpara fluorescente es debido al deterioro del tubo. Si la lámpara fluorescente comienza a titilar, o no alumbra completamente, remueve el tubo y examínalo. Si tiene los contactos (pines) doblados o rotos, o una coloración negruzca cerca de las puntas, ha llegado el momento de reemplazarlo. Las decoloraciones grisáceas son comunes en los tubos que funcionan. Cuando reemplaces un tubo viejo o averiado, identifica la potencia eléctrica (watts) impresa en la superficie de vidrio, y cámbialo por uno igual. Nunca deseches un tubo averiado rompiéndolo o arrojándolo en la basura de su casa. Estos tubos contienen una pequeña cantidad peligrosa de mercurio. Consulta la agencia del medio ambiente en tu localidad o el departamento de salud para desechar apropiadamente los tubos.


A continuación se describen 4 pasos para reemplazar un tubo fluorescente:
  1. Desconecta la luz de la lámpara apagando el interruptor. Remueve la pantalla difusora para ver los tubos.

    Instalaciones eléctricas residenciales - Retirando difusor de luminario para lámpara fluorescente

  2. Quita el tubo fluorescente girándolo en cualquier dirección y sacándolo de las tomas. Inspecciona las conexiones en las puntas de tubo (pines). Si están dobladas o rotas, reemplaza el tubo.

    Instalaciones eléctricas residenciales - Retirando tubo fluorescente

  3. Comprueba si las puntas del tubo fluorescente muestran decoloración. Un tubo nuevo en buena condición (arriba) no muestra decoloración. Uno en condiciones normales (medio) puede mostrar un color gris. Uno fundido (abajo) muestra un color negruzco.

    Instalaciones eléctricas residenciales - Manchas en tubos fluorescentes

  4. Instale un nuevo tubo con la misma potencia eléctrica del antiguo. Inserta el tubo hasta que los conectores entren por completo en los tomas, luego gíralo 1/4 de vuelta en cualquier dirección. Instala la pantalla difusora y restablece la energía del circuito.

    Instalaciones eléctricas residenciales - Forma de colocar tubo fluorescente en portalámparas

7 pasos para reemplazar la cadena de encendido de un ventilador de techo

2010/06/29

Uno de los problemas más comunes de un ventilador de techo es la falla en el interruptor, por lo general debido a la ruptura de la cadena de halar. Casi siempre este problema puede ser corregido sin tener que desmontar el ventilador del techo, pero si tienes problemas al subir escaleras y prefieres no trabajar boca arriba, considera bajar el ventilador cuando reemplaces el interruptor.


A continuación se describen 7 pasos para reemplazar la cadena de encendido de un ventilador de techo:
  1. Desconecta la electricidad en el centro de carga de la instalación eléctrica. Usa un destornillador para quitar los tres o cuatro tornillos que sujetan la tapa inferior donde está el interruptor de ventilador. Baja la tapa para ver los cables que llevan corriente a la cadena del interruptor.

    Instalaciones eléctricas residenciales - Retirando tapa inferior de ventilador de techo

  2. Prueba los cables colocando el detector de voltaje a no más de 1 centímetro de distancia. Si el detector suena o alumbra, todavía hay voltaje en el circuito y no es seguro trabajar. Cuando no suene o alumbre, el circuito está apagado y puedes proseguir.

    Instalaciones eléctricas residenciales - Verificando voltaje en cables internos de ventilador de techo

  3. Ubica la unidad del interruptor (la parte donde la cadena estaba unida si ahora está rota). Posiblemente es una pieza de plástico. Necesitas reemplazar todo e interruptor. Los interruptores de ventiladores están conectados con tres a ocho cables dependiendo del número de velocidades.

    Instalaciones eléctricas residenciales - Identificando interruptor de cadena de ventilador de techo

  4. Pega un pedazo pequeño de cinta en cada cable que entra en el interruptor e identifica cada uno. Comienza a un lado del interruptor y márcalos en el orden que están conectados.

    Instalaciones eléctricas residenciales - Marcando los cables del interruptor de cadena de un ventilador de techo

  5. Desconecta los cables viejos del interruptor, en la mayoría de los casos cortando los cables lo más cerca posible al viejo interruptor. Quita el tornillo de soporte que asegura el interruptor a la caja.

    Instalaciones eléctricas residenciales - Cortando los cables del interruptor de cadena de un ventilador de techo

  6. Saca el interruptor. Pueden haber uno o dos tornillos que lo aseguran, o puede haber una tuerca pequeña que lo mantiene en su lugar. Suéltalo con unos alicates de punta. Compra un interruptor idéntico y reemplázalo.
    Al comprar un nuevo interruptor lleva contigo el viejo interruptor al almacén de compra. Encuentra uno idéntico (con el mismo número y color de los cables). También se debe conectar al motor del ventilador de la misma forma (orificios o terminales de tornillo, o con cables integrales y conectores de cables) y sujétalo al ventilador de igual forma. Si no puedes encontrar el mismo interruptor, lee en el manual de operaciones del ventilador y contacta el fabricante, o establece el modelo y número de serie del ventilador y ordena el interruptor con el fabricante o almacén.

    Instalaciones eléctricas residenciales - Quitando interruptor de cadena averiado de ventilador de techo

  7. Conecta el nuevo interruptor con la misma configuración de cables del modelo viejo. Para hacer las conexiones, usa una herramienta para cortar 2 centímetros de aislante en la punta de cada cable que viene del motor del ventilador (los que cortaste en el paso 5). Junta los cables al nuevo interruptor en el mismo orden y configuración como estaban conectados antes. Asegura el nuevo interruptor e introduce con cuidado todos los cables dentro de la base. Conecte la tapa inferior. Pruebe todas las velocidades del ventilador para comprobar que las conexiones están correctas.

    Instalaciones eléctricas residenciales - Colocando interruptor de cadena nuevo en ventilador de techo

4 pasos para reparar un cable conector suelto en un ventilador de techo

2010/06/28

Los ventiladores de techo están compuestos de partes que tienen un rápido movimiento, y esto los hace más vulnerables a daños en comparación con muchos otros electrodomésticos colocados en las instalaciones eléctricas residenciales. La instalación de un ventilador es relativamente fácil, pero su reparación puede ser frustrante. Una de las causas principales es la falla de ventiladores de techo es la presencia de cables conectores sueltos.



A continuación se describen 4 pasos para reparar un cable conector suelto en un ventilador de techo:
  1. Para verificar la presencia de cables conectores sueltos en ventiladores de techo, desconecta la electricidad del ventilador. Quita las hélices, el dosel que cubre la caja del techo y el soporte montante de ventilador. La mayoría de los doseles están sujetados con tornillos desde la cubierta externa. Pide ayuda para sostener el ventilador mientras quitas los tornillos para evitar que se caiga.


    Instalaciones eléctricas residenciales - Retirando tornillos del dosel de un ventilador de techo

  2. Después que hayas quitado el dosel, verás cables blanco, negro, verde, de cobre, y quizás azul. Sostén el detector de voltaje a no más de 1 centímetro de los cables con el interruptor de pared en la posición ON (encendido). Los cables negro y azul deben hacer sonar el detector si hay voltaje en el aparato.


    Instalaciones eléctricas residenciales - Verificando presencia de voltaje en circuito de ventilador de techo

  3. Cuando confirmes que no hay voltaje en los cables, examina todas las conexiones para comprobar que están haciendo buen contacto. Quizás puedas ver una conexión suelta o gastada que necesite repararse, pero aún si la notas, comprueba todas apretando cada una con cuidado. Si los cables se salen de los conectares o si se siente suelta, desenrosca el conector de los cables.


    Instalaciones eléctricas residenciales - Verificando conexiones en cables de ventilador de techo

  4. Pruebe los cables con el detector de voltaje a una distancia no mayor a 1 centímetro, si el detector suena o alumbra, todavía hay voltaje presente en el circuito y no es seguro trabajar. Cuando no suene o alumbre, e circuito está apagado y puedes proseguir. Si todo está funcionando, reinstala el dosel con los tornillos que lo sostienen. Coloca las hélices en su lugar y conecta la energía eléctrica nuevamente.


    Instalaciones eléctricas residenciales - Verificando voltaje en el interior de ventilador de techo

3 pasos para corregir el vaivén de un ventilador de techo

2010/06/25

Instalaciones eléctricas residenciales - Ventilador de techo
Los ventiladores de techo están expuestos a una gran cantidad de vibración y tensión, y no es raro que los motores e interruptores fallen. Disminuye la posibilidad de desgaste manteniendo las hélices en equiibrio para evitar tambaleo.

Los ventiladores de techo están compuestos de partes que tienen un rápido movimiento, y esto los hace más vulnerables a daños en comparación con muchos otros electrodomésticos. La instalación de un ventilador es relativamente fácil, pero su reparación puede ser frustrante. Uno de los problemas más comunes que encontrarás está en el balanceo. Casi siempre este problema pueden ser corregido sin tener que desmontar el ventilador del techo.


A continuación se describen 3 pasos para corregir el vaivén de un ventilador de techo:
  1. Comienza inspeccionando y ajustando todas las piezas usadas para sujetar las hélices a los brazos, y éstos al motor. Los conectores tienden a soltarse con el tiempo y esa es con frecuencia la causa del vaivén.

    Instalaciones eléctricas residenciales - Ajustando piezas de ventilador de techo

  2. Si el vaivén persiste, cambia de posición un par de hélices. A veces eso es todo lo que hay que hacer para equilibrar el ventilador, si la hélice tiene comba o está averiada, cámbiala.

    Instalaciones eléctricas residenciales - Ajustando hélices de ventilador de techo

  3. Si las hélices están ajustadas y todavía se tambalean, desconecta la electricidad en el centro de carga, quita el dosel del ventilador e inspecciona la abrazadera de montura y la conexión entre el montante de extensión y el motor. Si hay conectores sueltos, ajústalos y ensambla el dosel de nuevo.

    Instalaciones eléctricas residenciales - Inspeccionando montura de ventilador de techo

8 pasos para la reparación de arañas de luces

2010/06/24

Instalaciones eléctricas residenciales - Araña de luces

Una lámpara de araña es un elemento de iluminación, que suele colgar del techo y que mediante el uso de fuentes de luz y elementos refractantes (principalmente de gemas, vidrio o plástico) contribuyen a crear un ambiente elegante.
Arreglar una araña de luces requiere de cuidado. Debido a su peso, es recomendable pedir ayuda cuando vayas a remover la lámpara. Mantén la lámpara sostenida para evitar que se cuelgue de los cables.
Las arañas de luces tienen dos cables que se enroscan en la cadena de soporte, y vienen desde la caja eléctrica hasta la base hueca de la lámpara. Los cables del portalámparas se conectan con los cables de la lámpara en el interior de la base.


Los cables de la lámpara se identifican como vivo y neutro. Ponga atención a la raya que sobresale en uno de los cables. Este es el cable neutro que se conecta al cable blanco del circuito y el cable blanco del portalámparas. El otro cable sin textura de la lámpara es el vivo y se conecta a los cables negros.
En el caso que estés trabajando con una lámpara de araña nueva, es posible que tengas un cable a tierra que pasa a través de la cadena de soporte en su camino hasta la caja eléctrica. Si tienes ese cable, conéctalo a los cables a tierra en la caja eléctrica.
A continuación se describen 8 pasos para la reparación de una araña de luces:
  1. Marca las luces que no están funcionando con cinta aislante. Desconecta la electricidad de la lámpara en el centro de carga de la instalación. Quita todas las bombillas y capotas.

    Instalaciones eléctricas residenciales - Retirando las bombillas de la araña de luces

  2. Desconecta la tuerca de seguridad y separa la tapa decorativa de a caja eléctrica. La mayoría de las arañas de luces se sujetan por una tuerca de extensión enroscada al soporte montante.

    Instalaciones eléctricas residenciales - Desconectando tuerca de seguridad en soporte para araña de luces

    Variación en la montura: Algunas arañas de luces sólo se sostienen con una tapa de cubierta que se atornilla al soporte en la caja eléctrica. Estas clases no tienen tuerca de extensión.

    Instalaciones eléctricas residenciales - Retirando perno montante en soporte para lámpara de luces

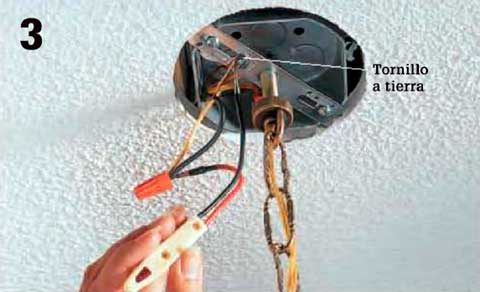

  3. Haga la prueba de voltaje con el verificador de circuito El verificador no debe alumbrar. Si lo hace, desconecte la energía eléctrica del circuito correcto en el centro de carga.

    Instalaciones eléctricas residenciales - Verificando voltaje en circuito de araña de luces

  4. Desconecta los cables de la lámpara quitando los cables conectores. Desatornilla la tuerca de extensión y coloca la araña con cuidado sobre una superficie plana..

    Instalaciones eléctricas residenciales - Desconectando cables de araña de luces

  5. Quita la tapa de la parte inferior de la araña y expón los conectores de cables al interior de la base. Desconecta los cables del portalámpara y de la lámpara.

    Instalaciones eléctricas residenciales - Desconectando cables del interior de araña de luces

  6. Prueba el portalámparas sujetando el gancho de verificador de continuidad al cable negro y tocando el interior del toma con la otra punta del verificador. Haz lo mismo con la rosca del portalámparas y el cable blanco del mismo. Si el verificador no alumbra, el portalámparas debe ser reemplazado.

    Instalaciones eléctricas residenciales - Probando portalámparas de araña de luces

  7. Quita el portalámparas averiado soltando los tornillos montantes o ganchos y luego sácalo con los cables del brazo de la araña. Compra e instala un portalámparas nuevo e introduce los cables por el brazo.

    Instalaciones eléctricas residenciales - Quitando portalámparas averiado de araña de luces

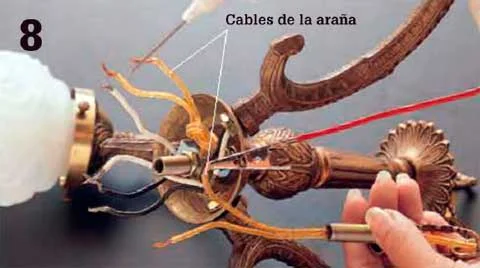

  8. Prueba cada cable de la araña sujetando el gancho de verificador de continuidad a una punta de cable y tocando el otro cable con la punta del verificador. Si no alumbra, cámbialos. Instala cables nuevos si es necesario, arma la lámpara y cuélgala.

    Instalaciones eléctricas residenciales - Verificando continuidad en cables de araña de luces

4 pasos para probar y reemplazar un interruptor incorporado

2010/06/23

Algunos modelos de portalámparas cuentan con un interruptor integrado que permite su control desde la misma base del portalámparas, en vez de utilizar un interruptor de pared (apagador).
Debido al tiempo y al uso, estos interruptores pueden sufrir desgaste y es posible que necesitemos reemplazarlos. Si ese es tu caso, realiza estos 4 pasos para probar y reemplazar un interruptor incorporado:
  1. Quita la lámpara. Desenrosca la tuerca de seguridad que sostiene el interruptor.

    Instalaciones eléctricas residenciales - Desconectando tuerca de seguridad de interruptor incorporado

  2. Marca los cables conectados al interruptor. Desconéctalos y remueve el Interruptor.

    Instalaciones eléctricas residenciales - Marcando cables conectados a interruptor incorporado


  3. Prueba el interruptor sujetando el gancho del verificador de continuidad a uno de los cables conductores y tocando el otro cable con la punta del verificador. Opera el interruptor. Si está funcionando, el verificador alumbrará en una posición, pero no en ambas.

    Instalaciones eléctricas residenciales - Probando continuidad con interruptor incorporado

  4. Si el interruptor está defectuoso, compra e instala uno exactamente igual. Reinstala la lámpara y enciende la electricidad en el centro de carga.

    Instalaciones eléctricas residenciales - Colocando interruptor incorporado nuevo en portalámparas

2 pasos para reemplazar un portalámparas

2010/06/22

Un portalámparas es un dispositivo que sirve para sostener las lámparas o bombillas eléctricas.

Los portalámparas destinados a las bombillas tienen diversas formas, pero las más empleadas son las de rosca Edisson. En general, se componen de un envolvente tubular, cerrada por un casquete esférico en la parte inferior, casquete que es atravesado por los conductores eléctricos aislados, que se mantienen sujetos con dos tornillos. Estos contactos eléctricos están aislados entre sí, y uno de ellos está unido al tope central, destinado a servir de tal al fondo de la lámpara que se conecta en el portalámparas. El otro va, o a la rosca interna Edisson, que dará contacto al cuello de la lámpara. La rosca están aisladas del cuerpo del portalámparas por la interposición de un anillo de porcelana, ebonita u otro aislante, el cual entra a rosca en el exterior de Edisson y sujeta y fija el cuerpo del portalámparas.


Debido al tiempo y al uso, los portalámparas pueden sufrir desgaste, por lo cual en ocasiones necesitan ser reemplazados. Para reemplazar un portalámparas puedes seguir estos 2 sencillos pasos:
  1. Quita la lámpara vieja. Remueve el portalámparas de la lámpara. Puede estar sujetado por un tornillo, un gancho o una tuerca de seguridad. Desconecta los cables unidos al toma.

    Instalaciones eléctricas residenciales - Removiendo portalámparas

  2. Compre un portalámparas idéntico de reemplazo, conecta el cable blanco al terminal de tornillo plateado en el portalámparas y el negro al tornillo de bronce. Conecta el portalámparas a la base y reinstala la lámpara.

    Instalaciones eléctricas residenciales - Conectando portalámparas

6 pasos para remover una lámpara y probar el portalámparas

2010/06/21

  1. Desconecta la energía eléctrica de las salidas de alumbrado en el el centro de carga de servicio. Quita la bombilla y la capota o pantalla, luego saca los tornillos que sostienen la base a la caja eléctrica o al soporte montante. Separa con cuidado el portalámparas de la caja.

    Instalaciones eléctricas residenciales - Desmontando portalámparas de techo

  2. Verifica la presencia de energía tocando el tornillo verde a tierra con una de las puntas de un probador de neón, y tocando los otros cables conectores con la otra punta . El probador  no debe alumbrar. Si lo hace, todavía hay energía eléctrica entrando en la caja. Regresa al centro de carga y desconecta la electricidad del circuito correcto.

    Instalaciones eléctricas residenciales - Verificando si hay voltaje en portalámparas con tester de neón

  3. Desconecta la base de la lámpara soltando los terminales de tornillo. Si el circuito tiene cables conductores en lugar de terminales de tornillo, separa el portalámparas desenroscando los conectores de cables.

    Instalaciones eléctricas residenciales - Desconectando base de lámpara


  4. Ajusta la plaqueta de metal al interior del portalámparas con un destornillador pequeño. Este ajuste debe mejorar la conexión entre la bombilla y el portalámparas.

    Instalaciones eléctricas residenciales - Ajustando platina de portalámparas

  5. Prueba el portalámparas (vista interior) sujetando el gancho del verificador de continuidad al terminal de tornillo vivo (cable negro conductor), y luego tocando con la otra punta al fondo del portalámparas. El verificador debe alumbrar. Si no, está averiado y debes cambiarlo.

    Instalaciones eléctricas residenciales - Probando continuidad en la terminal de fase de un portalámparas

  6. Sujeta el gancho del verificador al terminal de tornillo neutro (o cable blanco conector) y luego toca con la otra punta la rosca del portalámparas. El verificador debe alumbrar. Si no, está averiado y debes cambiarla. Si el portalámparas está fijo a la lámpara, debes reemplazarla.

    Instalaciones eléctricas residenciales - Probando continuidad en la terminal del neutro de portalámparas

Reparación del lámparas

2010/06/18

Las lámparas están instaladas permanentemente a los techos o a las paredes. Aquí se incluyen las pantallas colgadas de pared, capotas de techo, lámparas empotradas y arañas de luces. La mayoría de las lámparas pueden ser reparadas con facilidad usando herramientas básicas y accesorios de bajo costo.

Cuando falla una lámpara, primero comprueba que la bombilla está bien ajustada y que no está fundida. Las bombillas fundidas son la causa más común del daño. Si es controlada por un interruptor de pared, también revísalo para hallar la causa del problema.

Las lámparas también pueden fallar debido a que los portalámparas o los interruptores pre-instalados se gastan con el tiempo. Algunas lámparas tienen portalámparas e interruptores que pueden ser removidos y de esa forma poder hacer reparaciones ligeras. Estas partes se encuentran en la base de la lámpara sujetadas con tornillos o ganchos.

Otras lámparas tienen portalámparas e interruptores que están conectados permanentemente a la base. Si este tipo de aparato deja de funcionar, la mejor solución es reemplazarlo por uno nuevo.
Otros daños a las lámparas también ocurren cuando se instalan bombillas con una potencia eléctrica muy alta. Para prevenir recalentamientos y fallas en las lámparas, utiliza las bombillas que coincidan con la potencia que aparece impresa en el aparato.

Las técnicas de reparación de las luces fluorescentes son diferentes comparadas con las luces incandescentes.

Instalaciones eléctricas residenciales - Estructura de una lámpara de techo

En una lámpara común incandescente, el cable negro "vivo" se conecta al terminal de tornillo de bronce en el portalámparas. La corriente fluye a la plaqueta pequeña al interior del portalámparas de metal y a través del filamento dentro de la bombilla. La corriente calienta el filamento y lo hace brillar. Luego, la corriente fluye por la rosca del portalámparas hasta el cable blanco "neutro" de regreso al centro de carga.



Instalaciones eléctricas residenciales - Portalámparas y caja de registro

Antes de 1959, los portalámparas de las luces incandescentes, eran a menudo montadas directamente a la caja eléctrica o a la capa de yeso de la pared. Los códigos requieren ahora que los portalámparas sean instaladas a soportes montantes sujetados a las cajas eléctricas.

Instalaciones eléctricas residenciales - Tabla de problemas y reparaciones de lámparas

Consideraciones para proyectos de reparación

2010/06/17

Instalaciones eléctricas residenciales - Cinturón de herramientas

Las palabras "reparar" e "instalar" cada vez aparecen menos escritas juntas en una misma frase. En la mayoría de las fallas eléctricas, la reparación consiste en reemplazar el dispositivo averiado, pero también puede ser reconectado a una conexión o empalme suelto.
Los aparatos eléctricos que requieren de reparaciones más frecuentes son las salidas de alumbrado. Si incluye lámparas y cordones eléctricos en esta lista, casi se han incluido todos. La mayoría de las fallas resultan de malas conexiones hechas en la instalación original. Como excepción a esta regla se puede mencionar los interruptores (que se desgastan con el tiempo y deben ser reemplazados), y los ventiladores de techo.


Los ventiladores son peculiares, y así como los interruptores, contienen piezas movibles (piezas que se mueven muy rápido). Uno de los problemas más comunes causados por los ventiladores es cuando la cadena colgante para encenderlo o apagarlo se enreda con las hélices, y también cuando las hélices se sueltan, pierden balance y empiezan a tambalear.
Como regla general, cuando reemplaces una parte eléctrica, lleva la pieza averiada al lugar de compra. Si no es posible, escribe la marca y el número de serie para que el distribuidor o fabricante pueda guiarte a encontrar el reemplazo correcto.

8 pasos para reemplazar un reflector por un sensor de movimiento

2010/06/16

La mayoría de las casas y garajes tienen lámparas reflectores instaladas al exterior. Es fácil cambiarlas por lámparas con sensores de movimiento para brindar más protección y seguridad a la vivienda. Las lámparas pueden ser programadas para detectar movimiento en ciertas áreas (como en senderos o caminos de entrada) para luego iluminarlas (los intrusos detestan este tipo de luces). Por lo general tienen temporizadores que les permiten controlar la duración de su encendido, y fotosensores que evitan que la luz se active durante el día.

Instalaciones eléctricas residenciales - Reflector con sensor de movimiento iluminando patio
Un reflector con sensor de movimiento es una medida efectiva de seguridad. Mantén el sensor ajustado para cubrir sólo el área que deseas iluminar. Si el área de cobertura es muy grande, la luz se activará con frecuencia.


A continuación se describen 8 pasos para reemplazar un reflector por un sensor de movimiento:
  1. Apaga el viejo reflector. Para quitarlo, suelta los tornillos montantes de la pared. Puede haber cuatro tornillos. Saca el reflector de la pared con cuidado hasta ver los cables. No los toques todavía.

    Instalaciones eléctricas residenciales - Desinstalando reflector a reemplazar

  2. Antes de tocar los cables, verifica la existencia de energía eléctrica con un detector de voltaje. Prende la luz en el interruptor e introduce el detector de voltaje en la caja eléctrica sosteniéndolo a no más de un centímetro de distancia de los cables para asegurarse que no fluye voltaje. Desconecta los conectores de los cables y remueve el reflector.

    Instalaciones eléctricas residenciales - Desconectando reflector a reemplazar

  3. Examina los tres cables que salen de la caja (uno blanco, uno negro y uno de cobre sin envoltura aislante). Deben estar limpios y sin oxido. De lo contrario, corta 2 centímetros de aislante de las puntas con la pinza pelacable.

    Instalaciones eléctricas residenciales - Pelando puntas de cables

  4. Si la caja eléctrica no es de metal, y no tiene un gancho de metal a tierra, instala uno o reemplaza la caja por una que si tenga e instala el cable a tierra con seguridad. Algunos accesorios de lámparas tienen el termina a tierra en la base. Si el tuyo lo tiene, una el cable a tierra de la casa directamente al terminal.

    Instalaciones eléctricas residenciales - Colocando puesta a tierra para lámpara con sensor de movimiento

  5. Ahora puedes conectar el nuevo reflector. Comienza deslizando el empaque de caucho o espuma (por lo general incluido con el aparato) sobre los cables hasta el tope de la caja eléctrica. Pon el nuevo reflector sobre la escalera o pide ayuda a alguien para que lo sostenga mientras haces las conexiones. Debe haber por lo menos tres cables blancos saliendo del reflector. Junte todos los cables blancos, incluyendo el que sale de la pared, con un conector.

    Instalaciones eléctricas residenciales - Conectando cable neutro de reflector con sensor de movimiento

  6. Luego junta el cable negro de la caja con el negro del reflector usando un conector. Quizás veas un par de cables negros y uno rojo ya conectados en el reflector. Puedes ignorar esos cables en la instalación.

    Instalaciones eléctricas residenciales - Conectando cable vivo de reflector con sensor de movimiento

  7. Pon con cuidado todos los cables al interior de la caja para que queden detrás del empaque. Alinea los agujeros del empaque con los de la caja y luego los del reflector. Presiona la lámpara contra el empaque e introduce los tornillos montantes en la caja. Enrosca las bombillas (para uso exterior) y conecta la electricidad.

    Instalaciones eléctricas residenciales - Colocando reflector con sensor de movimiento

  8. Prueba el reflector. Debes poder prenderlo y apagarlo desde el interruptor al interior de la casa. Préndelo varias veces pasando la mano por el frente del sensor de movimiento. La luz deberá encenderse. Ajusta el sensor para cubrir el área deseada y apunta la luz para iluminar en esa dirección.

    Instalaciones eléctricas residenciales - Probando reflector con sensor de movimiento
