⚡ Método para encintar un amarre de cables paralelos | Instalaciones eléctricas residenciales #shorts 💡

2023/01/25

@cursodeelectricidad Metodo efectivo para encintar un amarre de cables Paralelos. #cursodeelectricidad #cursoelectricidad #cables #instalacioneselectricasresidenciales ♬ sonido original - Curso Electricidad Residencial

Descubre el mejor método para encintar un amarre de cables paralelos.

  1. Con las pinzas se aprietan las puntas que queden salidas o abiertas, para que cuando se coloque la cinta de aislar no se perfore y quede compacto.

  2. Los hilos que quedaron en puntas se separan en dos y se bajan, para encintarlos.

  3. Aproximadamente a un centímetro debajo donde comienza el amarre, se toma un conductor para abrazarlo con la cinta de aislar.Para empezar a enrollar los dos conductores, se hace hacia arriba.

  4. Para cubrir los conductores en la punta, dejamos un exceso de cinta. Lo doblamos hacia adentro, y luego en sintamos hacia abajo, de tal forma que acabes donde empezaste.

  5. Ya no quedan puntas al descubierto. Así, los conductores quedan chatos.

  6. Para que no se vaya a perforar la cinta, es suficiente con dos capas: una de ida y otra de vuelta. El encintado debe ser firme para que quede lo más apretado posible, procurando no restirar la cinta.

⚡ 7909 Certification | Instalaciones eléctricas residenciales 💡 #shorts

2023/01/24


Descubre el mejor software de certificación eléctrica para instalaciones eléctricas temporales (sistemas) basado en BS 7909, código de práctica para sistemas eléctricos temporales para entretenimiento y fines relacionados.

Certificado de finalización de instalación de sistemas eléctricos temporales (TES), programa de resultados de pruebas y confirmación de certificados de finalización eléctrica para Android.

Incluye:


    - Certificado de finalización del formulario G1.
    - Formulario G2 Calendario de Resultados de Pruebas.
    - Formulario G3 Confirmación de Terminación Eléctrica.

Características:


    - Imprima, guarde o envíe por correo electrónico los certificados PDF generados.
    - Importar/Exportar datos de un Sistema (G1 y G2) entre dispositivos.
    - Copia de seguridad / restauración local.
    - Establezca sus datos reutilizables predeterminados en Configuración.
    - Importar / exportar datos de configuración entre dispositivos.
    - Calcula y avisa si el PSSC es demasiado bajo.
    - Genera automáticamente una confirmación de finalización G3.
    - Varias comprobaciones/validaciones automáticas.
    - Funciona sin conexión.

Copie los certificados del sistema para un evento, útil cuando la misma fuente suministra múltiples sistemas, lo que elimina la necesidad de ingresar manualmente los datos G1 para cada sistema.

Cómo usar:


    - Desde la pantalla de inicio, toque "Ubicaciones"
    - Agregar una nueva ubicación o nombre del lugar
    - Agregar un evento a esta ubicación
    - Agregue y edite los certificados eléctricos de su sistema G1, G2.
    - Agregar más sistemas si corresponde
    - Genera tu certificado PDF G1 G2 y G3

Opciones de impresión / Generación de PDF:


    - Imprima, guarde o envíe por correo electrónico certificados en PDF
    • op1 : Un único formulario G1, G2 o G3
    • opt2: un certificado de "Sistema" (G1+G2)
    • opt3 : Un Certificado de Finalización de Confirmación completo (G1+G2+G3)
    • Un Certificado de Finalización de Confirmación completo también incluirá TODOS los "Sistemas" para ese Evento en un solo archivo PDF.

Personalización del CERTT:


    - Agregue el logotipo de su empresa.
    - Cambie el color principal del certificado para que coincida con su marca.
    - Cambiar el color de la tinta de entrada del certificado.
    - Utilice el logotipo del esquema CPS correspondiente (opcional).

Personlización de la Aplicación:


    - Agregue el logotipo de su empresa a la pantalla de inicio.
    - Cambie el color principal de la aplicación para que coincida con su marca.

Certificados BS 7909 para usar con BS 7909, código de prácticas para sistemas eléctricos temporales para entretenimiento y fines relacionados.

Descarga la aplicación desde este enlace: 7909 Certification

⚡ Método efectivo para amarrar cables paralelos | Instalaciones eléctricas residenciales 💡 #shorts

2023/01/23

@cursodeelectricidad Metodo Efectivo Para Amarrar Cables Paralelos. #cursodeelectricidad #cursoelectricidad #cursodeelectricista #instalacioneselectricasresidenciales ♬ sonido original - Curso Electricidad Residencial

Descubre este método efectivo para amarrar cables paralelos (parte 1). Vamos a hacer un amarre llamado de cables paralelos:

  1. Primero, con las pinzas de electricista, se muerde el aislamiento para hacer una marca, a una distancia aproximada entre 3 y 4 centímetros de la punta del cable.

  2. Después, con el puro filo, se va cortando solo el aislamiento con cuidado de no fracturar los hilos conductores, hasta que quede visible el cobre. Entonces, con el filo de las pinzas, sin apretar, se va jalando poco a poco hasta liberar el aislamiento.

  3. Hacemos lo mismo con el segundo conductor, a la misma altura. Ahora bien, si el aislamiento está muy adherido, una vez hecha la marca con una navaja, se rebaja por una cara, para luego retirarlo con las manos.

  4. Para destrozar el cable, primero lo des torcemos. Luego lo peinamos con los dedos. Coloca los cables juntos en paralelo. Toma un hilo de un conductor y enrolla abrazando ambos cables, pegados al aislamiento. Las vueltas deben quedar juntas, cuidando de no encimar los hilos. Cuando se acaba con un hilo, toma otro, esta vez del otro conductor. Y los enrollas en el mismo sentido. Iniciamos las vueltas donde acabamos la última del hilo anterior, cuidando que no se encimen entre sí. Así, ve alternando los hilos, hasta que las vueltas lleguen a la mitad de la punta.

⚡ Método efectivo para pelar Cables | Instalaciones eléctricas residenciales 💡 #shorts

2023/01/22

@cursodeelectricidad Metodo Efectivo para pelar Cables. #cursodeelectricidad #cursoelectricidad #cursodeelectricista #instalacioneselectricasresidenciales ♬ sonido original - Curso Electricidad Residencial

⚡ Método efectivo para pelar Cables | Instalaciones eléctricas residenciales 💡 #shorts. ¡Bienvenidos al mundo de las instalaciones eléctricas! Hoy vamos a sumergirnos en un tema práctico y útil: cómo pelar cables de manera efectiva. Pelar cables es una habilidad fundamental en proyectos eléctricos residenciales. ¿Quieres aprender un método sencillo y efectivo para pelar cables como un profesional? ¡Prepárate para descubrir los secretos de un pelado perfecto y realizar instalaciones eléctricas impecables en tu hogar!

Pelar cables puede parecer una tarea sencilla, pero hacerlo correctamente es esencial para garantizar conexiones seguras y confiables. Aquí te presento un método efectivo para pelar cables en instalaciones eléctricas residenciales:

  1. Reúne las herramientas necesarias: Para pelar cables, necesitarás un pelacables, una herramienta diseñada específicamente para esta tarea. Asegúrate de tener una pelacables adecuada para el tamaño de cable que estás utilizando.

  2. Mide la longitud de pelado: Antes de pelar, determina la longitud de pelado necesaria en el cable. Esto dependerá de la conexión que estés realizando. Puedes usar una regla o una cinta métrica para medir con precisión.

  3. Ajusta la pelacables: Asegúrate de ajustar la pelacables al tamaño adecuado para el cable que estás utilizando. La pelacables suele tener diferentes ranuras para diferentes tamaños de cable. Asegúrate de seleccionar la ranura correcta antes de continuar.

  4. Sujeta el cable firmemente: Sujeta el extremo del cable con firmeza para evitar movimientos o deslizamientos durante el pelado. Esto asegurará un pelado uniforme y preciso.

  5. Aplica presión y gira: Coloca la pelacables alrededor del cable, asegurándote de que esté en posición perpendicular al cable. Aplica una presión firme y gira la pelacables alrededor del cable en un movimiento suave y continuo. Esto cortará la cubierta exterior del cable sin dañar los conductores internos.

  6. Retira la cubierta: Una vez que hayas dado una vuelta completa alrededor del cable, retira la pelacables y suelta la cubierta exterior. Debería desprenderse fácilmente, revelando los conductores internos.

Recuerda siempre realizar este proceso con precaución y asegurarte de que el cable esté desconectado de la fuente de energía antes de comenzar cualquier manipulación.

El pelado de cables es una habilidad esencial en las instalaciones eléctricas residenciales. Con este método efectivo, podrás pelar cables de manera profesional y asegurar conexiones seguras en tu hogar. Recuerda practicar y familiarizarte con las herramientas adecuadas para obtener resultados óptimos. ¡Ahora estás listo para enfrentar proyectos eléctricos con confianza y habilidad!

⚡ 5 datos que contiene el MARCADO de los Cables Eléctricos | Instalaciones eléctricas residenciales 💡 #shorts

2023/01/17

@cursodeelectricidad Marcado de los Cables eléctricos. #cursodeelectricidad #cursoelectricidad #cable #cables #instalacioneselectricasresidenciales #materialelectrico ♬ sonido original - Curso Electricidad Residencial

⚡ Descubre los 5 datos que contiene el marcado de los cables eléctricos | Instalaciones eléctricas residenciales 💡 #shorts. ¡Bienvenidos a un viaje emocionante al mundo del marcado de los cables eléctricos! Hoy nos sumergiremos en el misterio del marcado de los cables utilizados en instalaciones eléctricas residenciales en México. ¿Te has preguntado qué significan esos símbolos y letras en la cubierta de los cables? Prepárate para descubrir qué información vital contiene el marcado y cómo puede ayudarte en tus proyectos eléctricos en casa.

El marcado en los cables eléctricos es una forma de comunicación visual que nos brinda información esencial sobre su uso y características. En México, el marcado de los cables para instalaciones residenciales sigue ciertos estándares. Aquí te explicaré qué contiene este marcado y su significado:

  1. Identificación del fabricante: El marcado del cable suele incluir el nombre o logo del fabricante. Esto nos ayuda a identificar la procedencia y la calidad del cable.

  2. Tensión nominal: El marcado también indica la tensión nominal del cable, es decir, la cantidad de voltios para los cuales está diseñado. En instalaciones residenciales en México, es común encontrar cables marcados con una tensión nominal de 300/500V.

  3. Aislamiento y cubierta: El marcado puede proporcionar información sobre el tipo de aislamiento y cubierta del cable. Por ejemplo, es posible encontrar cables marcados con "THW" (aislamiento termoplástico en húmedo) o "THHN" (aislamiento termoplástico resistente al calor).

  4. Sección nominal: El marcado también indica la sección nominal del conductor, que se mide en milímetros cuadrados (mm²). La sección nominal nos ayuda a determinar la capacidad de carga del cable.

  5. Normas y certificaciones: Algunos cables incluyen símbolos o letras que representan las normas y certificaciones a las que cumplen. Estos símbolos pueden indicar que el cable cumple con estándares de calidad y seguridad específicos.

    1. Es importante recordar que el marcado puede variar ligeramente según el fabricante y las normas aplicables en México. Por lo tanto, es recomendable consultar las regulaciones y normativas vigentes para obtener información precisa sobre el marcado de los cables en tu país.

      El marcado en los cables eléctricos es una valiosa fuente de información para los proyectos de instalaciones eléctricas residenciales en México. Al conocer qué contiene este marcado, podemos comprender mejor las características y aplicaciones de los cables utilizados en nuestras viviendas. Recuerda siempre seguir las normas y regulaciones aplicables, y utilizar cables de fabricantes confiables para garantizar instalaciones eléctricas seguras y eficientes en tu hogar.

⚡ Calidad del cobre de los cables eléctricos | Instalaciones eléctricas residenciales 💡 #shorts

2023/01/15

@cursodeelectricidad Calidad Del Cobre De Los Cables Electricos. #cursodeelectricidad #cursoelectricidad #cable #cables #instalacioneselectricasresidenciales ♬ sonido original - Curso Electricidad Residencial

Calidad del cobre de los cables eléctricos | Instalaciones eléctricas residenciales 💡 #shorts. ¡Bienvenidos a una nueva aventura en el mundo de las instalaciones eléctricas residenciales! Hoy exploraremos un aspecto crucial de los cables eléctricos: la calidad del cobre. ¿Alguna vez te has preguntado por qué es importante la calidad del cobre en los cables eléctricos de tu hogar? Prepárate para descubrir cómo la calidad del cobre puede marcar la diferencia en la eficiencia y la seguridad de tus instalaciones eléctricas.

El cobre es un material ampliamente utilizado en la fabricación de cables eléctricos debido a sus excelentes propiedades conductoras. Sin embargo, no todos los cables de cobre son iguales en términos de calidad. Aquí te explicaré por qué la calidad del cobre es importante en las instalaciones eléctricas residenciales:

  1. Conductividad: La calidad del cobre determina su conductividad eléctrica. El cobre de alta calidad tiene una conductividad superior, lo que significa que permite un flujo de corriente más eficiente y reduce las pérdidas eléctricas. Esto se traduce en un rendimiento óptimo de tus instalaciones eléctricas y una menor probabilidad de sobrecalentamiento.

  2. Resistencia a la corrosión: El cobre de alta calidad es menos propenso a la corrosión. La corrosión puede debilitar los cables eléctricos y afectar su rendimiento a largo plazo. Al utilizar cables de cobre de alta calidad, puedes garantizar una mayor durabilidad y confiabilidad en tus instalaciones eléctricas residenciales.

  3. Seguridad: La calidad del cobre también está relacionada con la seguridad eléctrica. Los cables de cobre de baja calidad pueden presentar problemas como la resistencia al paso de la corriente eléctrica o incluso riesgos de incendio. Al elegir cables de cobre de alta calidad, puedes minimizar estos riesgos y garantizar la seguridad de tu hogar y sus habitantes.

Es importante tener en cuenta que la calidad del cobre no siempre es visible a simple vista. Por ello, es recomendable adquirir cables de marcas reconocidas y de proveedores confiables que cumplan con las normas y regulaciones aplicables.

La calidad del cobre en los cables eléctricos es un aspecto fundamental para el buen funcionamiento y la seguridad de las instalaciones eléctricas residenciales. Optar por cables de cobre de alta calidad garantiza una mayor conductividad, resistencia a la corrosión y seguridad eléctrica. Recuerda siempre adquirir cables de marcas confiables y seguir las recomendaciones de profesionales en tus proyectos eléctricos para obtener resultados óptimos y duraderos.

⚡ Nomenclatura de los cables | Instalaciones eléctricas residenciales 💡 #shorts

2023/01/12

@cursodeelectricidad Nomenclatura De Los Cables eléctricos. #cursodeelectricidad #cursoelecidad #instalacioneselectricasresidenciales #cable #cables #thhw ♬ sonido original - Curso Electricidad Residencial

⚡ Nomenclatura de los cables | Instalaciones eléctricas residenciales 💡 #shorts. ¡Bienvenidos al intrigante mundo de la nomenclatura de los cables! Hoy exploraremos la cubierta de los cables THHW-LS, desvelando el significado detrás de sus letras y números. ¿Te has preguntado qué esconde esta misteriosa nomenclatura? Prepárate para descubrir el lenguaje secreto de los cables y entender qué significa cada letra y número en la cubierta de los cables THHW-LS.

Cuando nos encontramos con cables, a menudo nos encontramos con letras y números en su cubierta. En el caso de los cables THHW-LS, esta nomenclatura tiene un significado específico. Veamos qué representa cada letra y número:

  1. T: Esta letra indica que el cable tiene una cubierta termoplástica. Los cables con cubierta termoplástica son resistentes al calor y pueden soportar altas temperaturas.

  2. H: La letra H representa que el cable tiene una cubierta resistente al calor. Esto significa que puede operar a temperaturas más altas sin dañarse.

  3. W: La letra W indica que el cable está diseñado para ser utilizado en lugares húmedos. La cubierta del cable THHW-LS es resistente a la humedad, lo que lo hace adecuado para instalaciones en ambientes húmedos.

  4. LS: Estas dos letras, LS, indican que el cable es de baja emisión de humos. Los cables THHW-LS están diseñados para liberar una cantidad mínima de humo y gases tóxicos en caso de incendio, lo que los hace más seguros para su uso en lugares donde se requiere una baja emisión de humos.

Es importante tener en cuenta que la nomenclatura puede variar ligeramente según las normas y regulaciones locales. Por lo tanto, es recomendable consultar las regulaciones específicas de tu país o región para obtener información precisa sobre los cables THHW-LS.

La nomenclatura en la cubierta de los cables THHW-LS puede parecer un acertijo al principio, pero desvelar su significado es clave para entender las características y aplicaciones de estos cables. Ahora sabes que la T indica una cubierta termoplástica, la H representa una cubierta resistente al calor, la W se refiere a su resistencia a la humedad y las letras LS indican una baja emisión de humos. ¡Con este conocimiento, estarás mejor preparado para seleccionar y utilizar los cables THHW-LS de manera adecuada en tus proyectos eléctricos!

⚡ Cable para uso en vivienda | Instalaciones eléctricas residenciales 💡 #shorts

2023/01/11

@cursodeelectricidad Cables Para Uso En Vivienda #cursodeelectricidad #cursoelectricidad #cursoelectricidaddomiciliaria #electricidad #instalacioneselectricasresidenciales ♬ sonido original - Curso Electricidad Residencial

Cable para uso en vivienda | Instalaciones eléctricas residenciales 💡 #shorts. ¡Bienvenidos al fascinante mundo de los cables eléctricos para uso en vivienda! Hoy exploraremos los diferentes tipos de cables que se utilizan en nuestras casas para llevar la electricidad de manera segura y confiable. ¿Alguna vez te has preguntado cómo funcionan los cables eléctricos en tu hogar? ¡Prepárate para aprender sobre los cables que conectan tu casa con la energía y mantienen todo funcionando sin problemas!

Los cables eléctricos son los héroes invisibles de nuestras viviendas. Estos conductores transportan la electricidad desde el panel de distribución a los distintos puntos de uso en nuestro hogar. Aquí te presento los principales tipos de cables eléctricos utilizados en viviendas:

  1. Cable THHN/THWN: Este tipo de cable es uno de los más comunes en las instalaciones eléctricas residenciales. Está diseñado para ser utilizado en conductos y tiene una cubierta de nylon resistente al calor y a la humedad. Es adecuado para uso en seco y en lugares húmedos.

  2. Cable NM-B: Este cable, también conocido como cable Romex, es ampliamente utilizado en viviendas. Es un cable con conductores múltiples y una cubierta de PVC no metálico. Se utiliza principalmente para instalaciones empotradas y es adecuado para uso en seco.

  3. Cable UF-B: Este tipo de cable está diseñado específicamente para instalaciones eléctricas al aire libre y subterráneas. Tiene una cubierta de PVC resistente a la humedad y a los rayos ultravioleta, lo que lo hace adecuado para soportar condiciones adversas.

  4. Cable SER: Este cable es utilizado para la alimentación principal en instalaciones eléctricas residenciales. Tiene conductores múltiples y una cubierta resistente al calor. Es adecuado para uso en seco y en lugares húmedos.

Es importante recordar que la elección del cable adecuado para cada aplicación depende de diversos factores, como la carga eléctrica, el entorno de instalación y las normativas locales.

Los cables eléctricos son la columna vertebral de las instalaciones eléctricas en nuestras viviendas. Conocer los diferentes tipos de cables utilizados en las conexiones eléctricas nos ayuda a entender cómo la electricidad fluye de manera segura y confiable en nuestro hogar. Asegúrate de seguir las normativas y contar con profesionales capacitados para cualquier trabajo de cableado en tu vivienda.

⚡ Todo Fórmula Electrical Calculations | Instalaciones eléctricas residenciales 💡 #shorts

2023/01/03

⚡ Todo Fórmula Electrical Calculations | Instalaciones eléctricas residenciales 💡 #shorts

Descubre la aplicación Todo Fórmula Electrical Calculations. Esta aplicación contiene fórmulas eléctricos y cálculos eléctricos que se utilizan para ayudar a los ingenieros eléctricos y electrónicos. La aplicación de fórmulas eléctricos es muy útil para un ingeniero eléctrico, ya que toda la información eléctrica está en la aplicación de los cálculos eléctricos. La aplicación de cálculo de electricidad contiene todas las fórmulas eléctricos de tensión, corriente y la eficiencia en esta aplicación.

Una aplicación para calcular la electricidad que te permite calcular las cantidades eléctricas más importantes. Se puede calcular y visualizar fórmulas eléctrica, resistencia eléctrica, carga eléctrica, trabajo eléctrico y corriente eléctrica.

También puedes llamar a esta aplicación un diccionario eléctrica debido a esta aplicación tiene todas las características importantes relacionadas con los electricistas funciones clave de cálculos de electricidad Todas las fórmulas eléctricos están disponibles en la aplicación de cálculo de la electricidad. Puede encontrar todos los cálculos eléctricos en la presente aplicación.

Encuentra el enlace para descargar esta aplicación en la descripción del siguiente video:

⚡ Ejemplo de cálculo del número de circuitos derivados de alumbrado y uso general 💡 #shorts

2023/01/02

⚡ Ejemplo de cálculo del número de circuitos derivados de alumbrado y uso general 💡 - Instalaciones eléctricas residenciales #shorts

El cálculo del número de circuitos derivados es una parte importante del diseño eléctrico de un edificio. Es necesario para asegurarse de que la electricidad se distribuya de manera equitativa y segura a todas las áreas de la propiedad. Uno de los tipos principales de circuitos derivados es el de alumbrado y uso general. En este artículo, vamos a ver un ejemplo de cómo calcular el número de circuitos derivados de este tipos. Una de las formas de hacerlo es la siguiente:

Cálculo del número de circuitos derivados de alumbrado y uso general


  1. Determinar la potencia total requerida para el alumbrado: Esto se hace sumando la potencia requerida para cada punto de luz en la propiedad. Por ejemplo, si hay 20 puntos de luz que requieren una potencia de 100 vatios cada uno, la potencia total requerida sería de 2000 vatios.

  2. Calcular la corriente total requerida: La corriente total se puede calcular utilizando la fórmula I = P / V, donde P es la potencia total y V es la tensión nominal del sistema eléctrico (por ejemplo, 220V). Por ejemplo, si la potencia total requerida es de 2000 vatios y la tensión nominal es de 220V, la corriente total sería de 9.09 A.

  3. Determinar el número de circuitos requeridos: Según las normas eléctricas, la corriente nominal máxima para un circuito derivado de alumbrado es de 15 A. Por lo tanto, en este ejemplo, se requerirían al menos un circuito para distribuir la corriente total de manera segura.

Sin embargo, la NOM-001-SEDE-2012 nos indica una manera más fácil de calcular el número de circuitos derivados de alumbrado y uso general, sin tener que contar la potencia de todas y cada una de las salidas de la instalación. La potencia total de alumbrado y uso general de una vivienda se calcula multiplicando el área habitable de la vivienda por una constante de 33 VA/m².

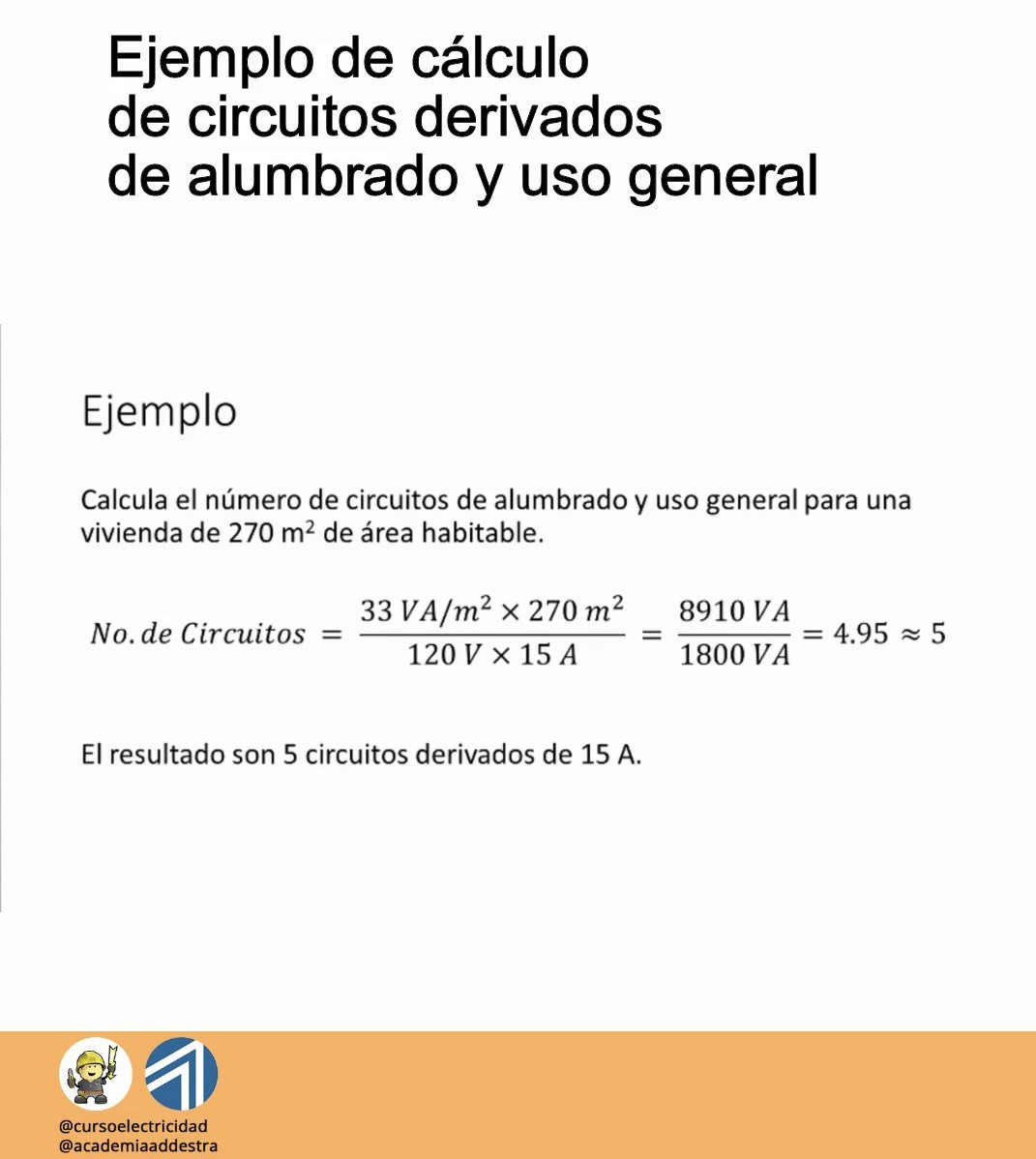

Ejemplo de cálculo del número de circuitos derivados de alumbrado y uso general


Vamos a ver un ejemplo de cómo se utiliza esta fórmula. Supongamos que tenemos que calcular el número de circuitos de alumbrado y uso general para una vivienda de 270 m² de área habitable.

Para saber el número de circuitos, tendríamos que utilizar la fórmula anterior. Es decir 33 VA/m², multiplicados por 270 m² de área habitable. Todo ello dividido entre la capacidad del circuito, que son 120 voltios de tensión, por 15 amperios de capacidad de conducciónde corriente.

Lo anterior nos da 8910 voltamperios, dividido entre 1800 voltamperios. El resultado son 4.95, es decir, que redondeando, 5 circuitos.

Por lo tanto el resultado son 5 circuitos derivados de 15 amperios. Ese es el número de circuitos que necesitamos para esta vivienda.

Mira el siguiente video que muestra un ejemplo de cálculo del número de circuitos derivados de alumbrado y uso general:


Inducción eléctromagnética y flujo variable en el tiempo

Inducción eléctromagnética y flujo variable en el tiempo - Instalaciones eléctricas residenciales

Flujo magnético variable en el tiempo


Descubre la Inducción eléctromagnética y el flujo electrico variable en el tiempo que provoca el campo magnético en los conductores. Vimos cómo una corriente eléctrica, o bien cargas eléctricas en movimiento son, en último análisis, las que producen el campo magnético. Cabe preguntarse si, bajo ciertas circunstancias, sería posible que un campo magnético provocara el movimiento de una carga eléctrica. La respuesta es afirmativa. Y a este fenómeno se le conoce con el nombre de inducción electromagnética.

Por simplicidad, consideremos una espira plana en un campo magnético uniforme B. Al variar la intensidad del campo magnético B, se observa que en la espira se genera una corriente i cuya magnitud será tanto mayor cuanto mayor sea la rapidez con la que varía el campo B. Asimismo, se encuentra que la corriente es proporcional al área A de la espira. Por otra parte, la presencia de la corriente indica que se genera un campo eléctrico E dentro de la espira cuya intensidad será proporcional a la intensidad de la corriente eléctrica i. Así, el campo eléctrico E generado será proporcional al área A de la espira y a la rapidez con la que varía la inducción magnética. O sea:

Fórmula del campo eléctrico - Instalaciones eléctriacas residenciales

donde ΔB es lo que ha variado el campo durante el tiempo Δt.

Generacion de una corriente en espira al variar el área de la misma - Instalaciones eléctricas residenciales
Generación de una corriente en la espira al variar en ΔA el área A de la misma.

Ley de Lenz


Consieremos ahora una espira cuya área A puede variar en el tiempo.

Observamos que al vairar el área A se generará una corriente en la espira. Su magnitud será tanto mayor cuanto mayor sea la rapidez con la que varía el área de la espira. Por otra parte, se encuentra que la corriente generada es también proporcional a la intensidad de la inducción magnética B. Como la corriente ha sido generada por un campo E dentro de la espira, se tendrá que

Fórmula del campo eléctrico en espira - Instalaciones eléctricas residenciales

donde ΔA es lo que ha variado el área de la espira durante el tiempo Δt.


En el primer caso, el campo E fue producido por una variación ΔB de la inducción magnética B en el tiempo Δt permaneciendo constante el área A. En el segundo caso la corriente se originó por una variación ΔA del área A en el tiempo Δt permaneciendo constante la inducción B. Al variar simultáneamente ambas cantidades se tendrá que la corriente generada será:

Fórmula de la corriente generada por un campo electromagnético - Instalaciones eléctricas residenciales

El producto AB representa el número de líneas de inducción magnética que encierra la espira y recibe el nombre de flujo magnético ΦM. Entonces lo que determina la intensidad de la corriente es la rapidez con la que varía el flujo magnético en la espira.

Por otra parte, el sentido de la corriente deberá ser tal que la dirección del campo magnético que genera tenderá a oponerse al cambio en el número de líneas de inducción encerradas por la espira.

Al hecho experimental anteriormente enunciado se le conoce como ley de Lenz.

Este hecho es el que se emplea para transformar energía eléctrica en mecánica. Al hacer girar mecánicamente, de manera uniforme, alrededor del eje se produce en la espira una corriente alterna. Esto es, una corriente que durante cierto intervalo de tiempo fluye en una dirección y al siguiente intervalo fluye en dirección contraria. Esto se debe a que durante un intervalo el flujo magnético va aumentando, mientras que durante el siguiente intervalo el flujo magnético va disminuyendo.

Flujo eléctrico variable en el tiempo


Existe, por último, otra ley de inducción que se refiere a la generación de un campo magnético cuando varía el flujo eléctrico en ausencia de corriente eléctrica.

Mientras se carga el condensador ilustrado en la imagen, la intensidad del campo eléctrico aumenta desde E=0 hasta un valor máximo E=E0. Mientraseste proceso se efectúa se genera un campo magnético. En la imagen se indica una de las líneas de inducción magnética. Se encuentra que la magnitud de este campo es proporcional a la rapidez con la que varía el flujo eléctrico en la superficie de área A. Esto es:

Fórmula de la magnitud del campo magnético - Instalaciones eléctricas residenciales

La dirección del campo magnético se ilustra en la imagen:

Ejemplo del campo eléctrico de una carga puntual positiva - Instalaciones eléctricas residenciales
Ejemplo del campo eléctrico de una carga puntual positiva.

Leyes del electromagnetismo


Para terminar, resumiremos, aunque en forma simplificada, las cuatro leyes fundamentales del electromagnetísmo:

  1. El campo eléctrico producido por una carga puntual tiene el aspecto mostrado en la siguiente figura, y su magnitud en un punto es proporcional a la carga q e inversamente proporcional al cuadrado de la distancia a ella.


  2. Campo magnético generado al aumentar el campo eléctrico al cargar las placas de un condensador - Instalaciones eléctricas residenciales
    Al cargar las placas del condensador, al aumentar el campo eléctrico E se  genera un campo magnético B.

  3. No existen polos magnéticos aislados.
  4. La generación de un campo eléctrico cuando el flujo de campo magnético varía en el tiempo.
  5. La generación de un campo magnético cuando el flujo de campo eléctrico varía en el tiempo
