Las bases de medición son cajas de lámina que se usan como base y soporte de los watthorímetros de las compañías suministradoras de la energía eléctrica.
Dependiendo de los requisitos o condiciones que maneja la compañía suministradora de energía en las distintas regiones del país, debe realizarse la selección de la base para medidor. En la zona norte del país y en las costas, se utilizan mayormente las bases con cinco mordazas, por el uso del equipo de aire acondicionado; en la zona del centro de la República se utiliza la base de cuatro mordazas.
Ver también: Evolución de los medidores de energía eléctrica
Algunos fabricantes de material eléctrico, como por ejemplo Schneider Electric, ofrecen una amplia gama de bases de medición para watthorímetro para aplicaciones residenciales, comerciales e industriales, desarrolladas en robustos gabinetes NEMA 1 y 3R con suficiente espacio interior para facilitar el cableado; acabado con pintura electrostática que permite superar los requerimientos solicitados para la prueba de cámara salina; guías aisladoras colocadas en las mordazas para evitar contactos accidentales con partes energizadas; knockouts en la parte posterior para instalaciones subterráneas. Además, cumplen con la NOM-001, NOM-003 y NOM-024 y están aprobadas por CFE conforme a la especificación CFE GWH00-11.

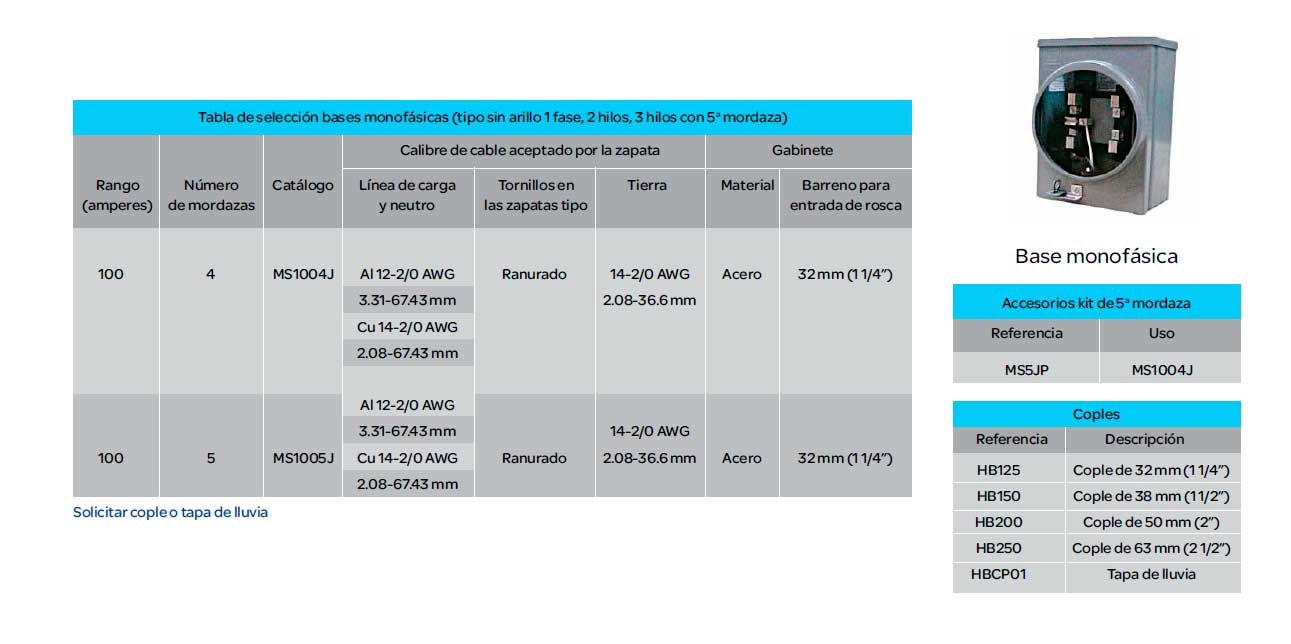

La capacidad de las bases que se utilicen debe estar de acuerdo con la carga por alimentar, teniendo los siguientes límites:
- 50 kilowatts para 7 terminales, 200 amperes
- 25 kilowatts para 7 terminales, 100 amperes
- 25 kilowatts para 4 o 5 terminales, 200 amperes
- 10 kilowatts para 4 o 5 terminales, 100 amperes
- 5 kilowatts para 4 o 5 terminales, 100 amperes
