Con frecuencia escuchamos términos como corriente alterna, corriente directa, corriente continua, rectificadores, etc., que pueden confundirnos. Para comenzar a aclararlos, abordaremos los diferentes tipos de corrientes que existen.
Los tipos de corriente se clasifican básicamente en tres:
1. Corriente alterna (CA)
Es el tipo de corriente que cambia de polaridad a una determinada frecuencia (en América a 60 hertz [Hz] y en Europa a 50 Hz) o, dicho de otra manera, cambia el sentido de su circulación. Gráficamente es una onda senoidal regular, como se muestra en la siguiente figura, que sólo se puede ver mediante un osciloscopio.
Si la corriente fuera un fluido visible dentro de una tubería transparente, en corriente directa la veríamos fluir de (-) a (+), siguiendo una trayectoria constante; mientras que a la corriente alterna, la veríamos fluir alternadamente en una dirección y rápidamente cambiar de sentido, de ahí su nombre de alterna.
La CA es la más ampliamente utilizada para altas potencias por su facilidad de generación, transformación, transmisión y distribución. Éste es el tipo de corriente que nos proporciona la CFE, puede ser a partir de un transformador monofásico (una línea activa y neutro para 120 V, o dos líneas activas y neutro para 240 V) o a partir de un transformador trifásico (tres líneas activas y neutro para 127 o 220 V), según la cantidad y tipo de carga a alimentar, ya que existen equipos que funcionan a 120 V que son los más usuales, pero en la industria existen equipos que operan a 220 V a 2 ó 3 fases, y los equipos trifásicos de gran potencia, pueden operar a 380 V, 440 V, 600 V, 1200 V e incluso voltajes mayores.
2. Corriente directa (CD)
Es la corriente que mantiene su polaridad y amplitud de forma perfecta, es decir, gráficamente es una línea recta horizontal. Se obtiene de pilas, baterías y celdas fotovoltaicas. La siguiente gráfica nos muestra la corriente directa.
Ver también: Las armónicas
3. Corriente continua (CC)

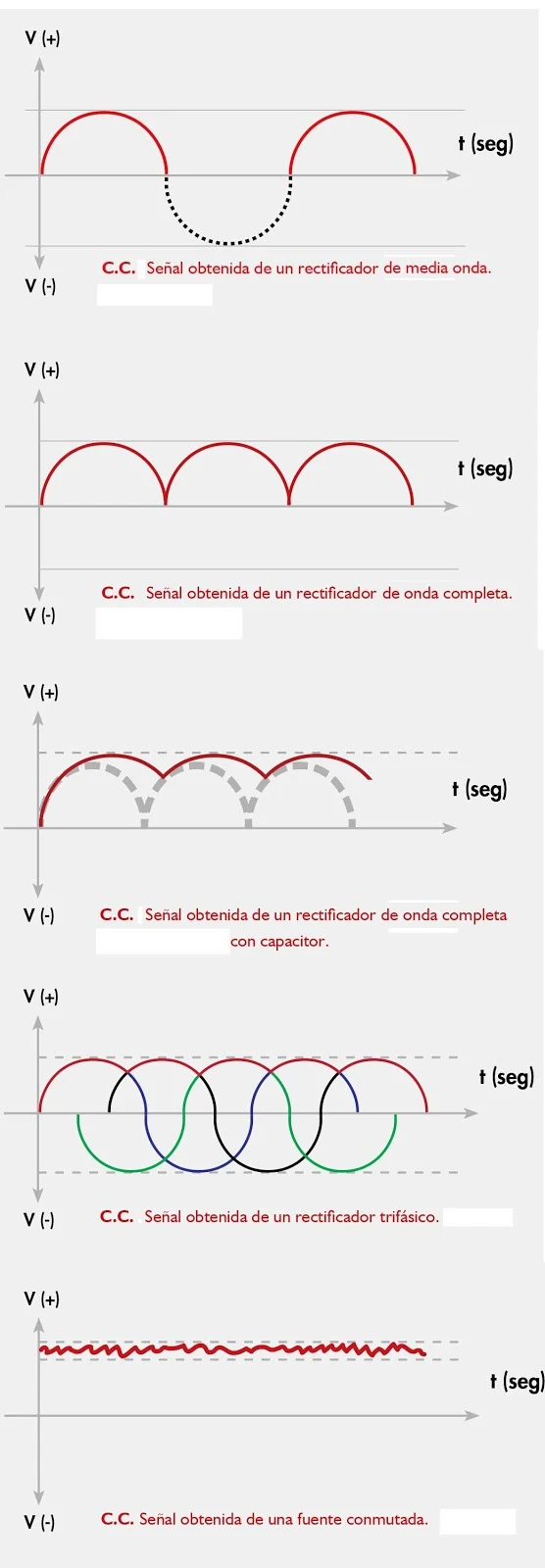

Es la corriente que, aunque mantiene su polaridad, presenta variaciones en su amplitud, es decir, no es una señal lineal como la de la CD. La corriente continua se obtiene de rectificadores y de generadores de CC (como las dinamos). Entre más se parezca a la señal de CD, el rectificador es de mejor calidad. Las siguientes gráficas son tipos de corriente continua.
Un rectificador es un dispositivo de estado sólido (de semiconductores o diodos) que se utiliza para convertir una señal de CA en CC, puede ser de media onda o de onda completa. El elemento fundamental de un rectificador es el diodo rectificador, de silicio o germanio, cuya característica principal es permitir el paso de la corriente eléctrica sólo en un sentido. Generalmente el rectificador va acompañado de un transformador, el cual reduce o eleva el voltaje al valor deseado. Los rectificadores que existen en el mercado pueden ser de media onda o de onda completa, lo cual depende de la forma de conexión y del número de diodos (uno, dos o cuatro diodos), también existen los rectificadores trifásicos, éstos se encuentran en los alternadores de los automóviles (seis diodos).
En la actualidad existe un gran número de rectificadores, que operan a altas frecuencias, lo que mejora considerablemente la señal de salida y reduce las dimensiones del transformador, Podemos encontrarlos en cargadores de baterías para laptops y celulares, cargadores de pilas y baterías recargables, fuentes de computadoras y aparatos electrónicos, balastros electrónicos, etc.
Comparación entre CD y CA
Si comparamos el uso de ambos tipos de corriente, la CD no ocasiona bajo factor de potencia (produce trabajo casi al cien por ciento), ni distorsión armónica (alteración a la forma de onda senoidal). La CA, en cambio, puede transformarse aumentando su tensión o su voltaje para transmitirse desde donde se genera hasta los grandes centros de consumo, aquí vuelve a disminuir su tensión a valores de utilización. De este modo se evita pérdidas de energía por la resistencia de los conductores y se ahorra en el grosor de éstos. Además existen equipos eléctricos que sólo funcionan con corriente alterna, como los motores y los hornos de inducción.
Por lo anterior, la CA es más utilizada. Actualmente existe la tecnología para convertir la CA en CC y viceversa.
