4 especificaciones de las cajas de conexión

¡Saludos, entusiastas de la electricidad y amantes de los detalles técnicos! En el fascinante mundo de las instalaciones eléctricas, las cajas de conexión emergen como componentes esenciales que brindan orden y funcionalidad a nuestros sistemas. En esta entrada, vamos a sumergirnos en el universo de las especificaciones de las cajas de conexión, desvelando los aspectos clave que debemos tener en cuenta al seleccionar y utilizar estas piezas vitales. Desde el tamaño y el material hasta las características de montaje y capacidad, exploraremos detalladamente cada aspecto que define la idoneidad y el rendimiento de las cajas de conexión en diversos contextos eléctricos. ¡Prepárate para adentrarte en un mundo de detalles que marcarán la diferencia en tus futuros proyectos eléctricos y en la calidad de tus instalaciones! 💡🔌

Las cajas de registro, son las cajas cuadradas o rectangulares, donde se conectan las tuberías conduit y se utilizan para hacer amarres de conexiones de cables o cambios de trayectoria de cableado grueso, para su fácil acceso e instalación. Las cajas de registro para tubo de media, tres cuartos y una pulgada son utilizadas para todo tipo de servicio de instalaciones eléctricas residenciales. Las cajas de 4, 6, 8, 10 y mayores se usan más específicamente en áreas con mayor demanda de carga y donde se requiere un mayor número de conductores eléctricos, para uso residencial, comercial e industrial.

A continuación, se relacionan 4 especificaciones que deben cumplir las cajas de conexión eléctricas:

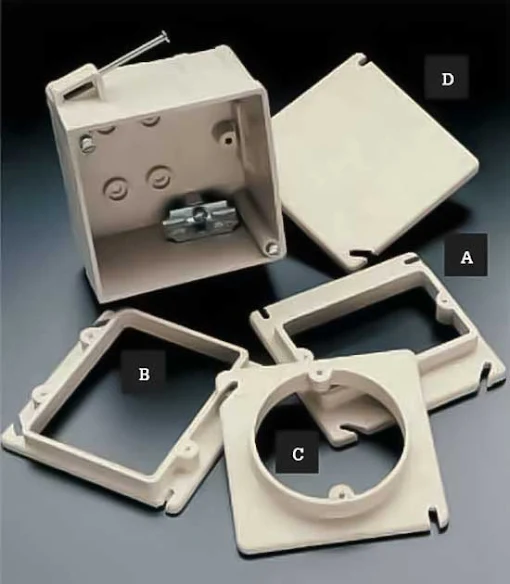

1. Las cajas de buena calidad no metálicas son rígidas y no se deforman con facilidad. Estas cajas deben cubrirse siempre con tapas o cubiertas que correspondan a las necesidades de la instalación. Existen muchas cubiertas como las de uniones simples (A), uniones dobles (B), tomas de luz (Q), y cubierta de caja de unión (D). Las cubiertas vienen en diferentes espesores para ajustarse a las diferentes clases de paredes.





2. Las cajas más grandes de 2 x 4" deben tener abrazaderas internas para cables. Después de instalar los cables, ajústalos a las abrazaderas con firmeza, pero no con demasiada fuerza, para evitar estropear el aislante del cable.






	Ver también: 6 cajas de conexión de uso común

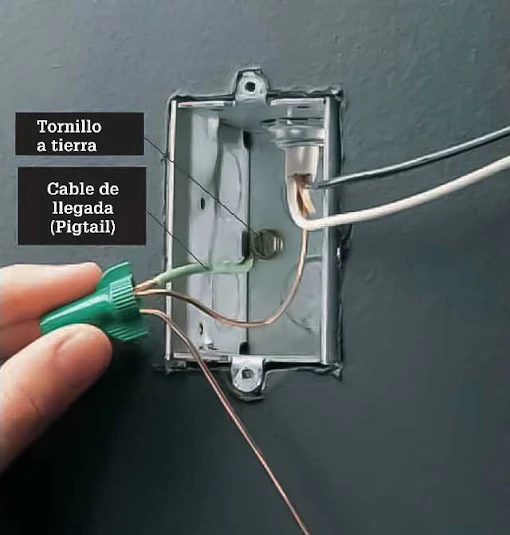

3. Las cajas metálicas deben ser llevadas a tierra por el sistema a tierra del circuito. Conecta los cables a tierra del circuito a la caja con el cable verde aislante de llegada y el cable conector, o con una abrazadera a tierra.

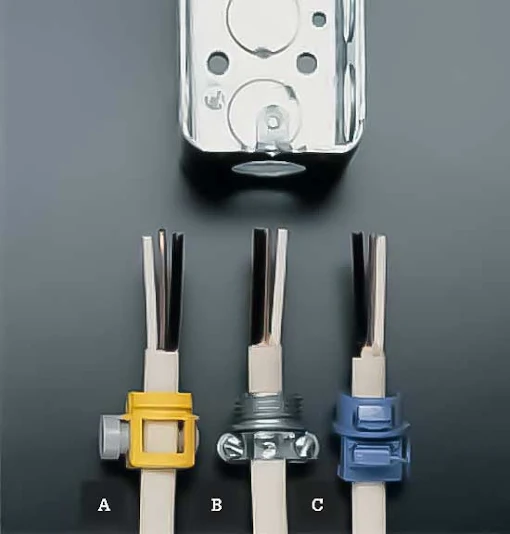

4. Todos los cables entrantes en la caja metálica deben estar sujetados con abrazaderas. Hay una variedad de abrazaderas disponibles como las de plástico (A, C), y las de metal con rosca (B).




En resumen, esta inmersión en las cuatro especificaciones fundamentales de las cajas de conexión nos ha proporcionado una comprensión profunda y sólida de cómo elegir y utilizar estas piezas clave en nuestras instalaciones eléctricas. Desde el tamaño que se adapta a nuestras necesidades hasta el material que garantiza la durabilidad y seguridad, así como las características de montaje que facilitan la instalación, y la capacidad que determina la versatilidad, hemos explorado aspectos esenciales que definen el rendimiento de nuestras conexiones eléctricas. Al considerar y aplicar estas especificaciones con precisión, estamos equipados para lograr sistemas eléctricos confiables, eficientes y en pleno cumplimiento de las normativas. Mantenernos informados y atentos a estos detalles nos brinda una ventaja significativa al enfrentar diversos proyectos eléctricos, asegurando instalaciones de calidad que perduran en el tiempo.
