Conociendo un poco de la historia del LED

2013/02/28

Instalaciones eléctricas residenciales - LED

Actualmente ha comenzado a tener cada vez mayor presencia el uso de leds en diferentes aplicaciones. Aunque ya se usaban como luces indicadores en los aparatos electrónicos desde hace tiempo, su desarrollo los ha llevado a ser más eficientes y están destinados a jugar un papel importante en diferentes aspectos de la iluminación en el futuro.

La palabra LED son las siglas de Diodo Emisor de Luz (Light Emitting Diode, en inglés), pero para conocerlo mejor vamos a iniciar por entender qué es un diodo.

El diodo es un dispositivo electrónico hecho a base de semiconductores (germanio o silicio) que tienen la particularidad de permitir el paso de corriente eléctrica en un sólo sentido, de tal manera que se comporta como un circuito abierto cuando se conecta inversamente y como un circuito cerrado cuando se conecta de manera correcta. Entre otras aplicaciones, se usan en los rectificadores para convertir la corriente alterna en corriente continua, que es con la que funcionan la mayoría de los aparatos electrónicos.

Instalaciones eléctricas residenciales - Símbolo de un diodo

A los materiales semiconductores puros se les añaden átomos de otros materiales para darles características eléctricas definidas; a este proceso se le conoce como dopado. Cuando a un cristal de silicio lo contaminamos con átomos de otros materiales, el resultado puede ser un semiconductor con exceso de electrones al que se le conoce como semiconductor tipo N, y cuando tiene un déficit de electrones quedan "huecos" y se le llama semiconductor tipo P.

Un diodo se compone de la unión de un semiconductor tipo P con uno tipo N, los cuales, al juntarse, forman en ambos lados de la unión una zona donde los electrones del material tipo N, una carga positiva en la parte P y una barrera.

Instalaciones eléctricas residenciales - Barrera de potencial de un diodo

 Si se conecta el polo positivo de una batería a la terminal positiva del diodo (ánodo), la barrera de potencial reducirá su tamaño y permitirá el flujo de electrones, lo que creará una corriente que puede alimentar una carga eléctrica, a esta configuración se le denomina polarización directa. Por otro lado, si conectamos el mismo polo positivo a la terminal negativa del diodo (cátodo), la barrera de potencial aumentará y no circulará corriente, comportándose como un circuito abierto, esta configuración se denomina polarización inversa.

Instalaciones eléctricas residenciales - Polarización de un diodo

Cuando polarizamos un diodo directamente, los electrones libres que pasan a ocupar los huecos cruzando la barrera de potencial pierden energía que se manifiesta de diversas formas, como calor o radiaciones que van desde el ultravioleta hasta el infrarrojo, pasando por el espectro visible al ojo humano en forma de fotones. Para lograr la emisión de luz visible, los diodos se fabrican de manera especial y es así como nace el Diodo Emisor de Luz (LED).

Su inventor es el ingeniero norteamericano Nick Holonyak, nacido en Zeigler, Illinois, el 3 de Noviembre de 1928 y graduado en 1954 de la carrera de Ingeniería Eléctrica en la Universidad de Illinois donde llegó a doctorarse posteriormente. Uno de sus maestros y posteriormente amigo, fue John Bardeen, uno de los inventores del transistor.

Al terminar su carrera fue contratado por los Laboratorios Bell para trabajar en dispositivos semiconductores y continuó involucrado con ellos en sus posteriores trabajos en la US Army Signal Corp y en la General Electric. Fue hasta 1962 que desarrolló el primer led que emitió luz en el espectro visible.

Instalaciones eléctricas residenciales - Nick Holonyak

Ha recibido varios premios y reconocimientos a nivel internacional por su desarrollo en la ciencia de los semiconductores. Hasta el 2007 se dedicaba completamente a la investigación del láser de punto cuántico y dirigía el Centro de Investigación del Transistor Láser de su universidad.

Instalaciones eléctricas residenciales - Símbolo del LED

El color de la luz que emite un led depende del material con que esté hecho y la intensidad de la corriente que circule por él, mientras mayor sea la intensidad con que emite la luz, es más ineficiente, motivo por el cual se debe considerar su voltaje de operación. Normalmente los leds operan en voltajes que van de 1,5 a 2,2 VCC (Volts de corriente continua), y los rangos de corriente que deben circular por él estar entre los 10 y 20 miliamperios (mA) para los de color rojo.


El primer led comercialmente utilizable fue desarrollado combinando Galio, Arsénico y Fósforo (GaAsP), con lo cual se consiguió un led rojo con una frecuencia de emisión de unos 650 nm utilizando una corriente relativamente baja (el nanómetro, nm, equivale a una milmillonésima parte de un metro, o sea 1 nm = 1x10-9 m); siguiente desarrollo se basó en el uso del Galio en combinación con el Fósforo (GaP) con lo cual se consiguió una frecuencia de emisión del orden de los 700 nm. A pesar de que se conseguía una eficiencia de luz más elevada que con el GaAsP, ésta se producía a relativamente baja corriente, un incremento en la corriente no generaba un aumento lineal en la luz emitida, sumado a lo anterior se tenía que la frecuencia de emisión estaba muy cerca del infrarrojo, por lo que el led parecía tener bajo brillo a pesar de su superior desempeño de conversión.

Instalaciones eléctricas residenciales - Partes de un LED

Los siguientes desarrollos, ya entrada la década del setenta, introdujeron nuevos colores al espectro. Distinta proporción de materiales produjo distintos colores. Así se consiguieron colores verde y rojo utilizando GaP, y ámbar, naranja y rojo de 630 nm (el cual es muy visible) utilizando GaAsP. También se desarrollaron leds infrarrojos, los cuales se hicieron rápidamente populares en los controles remotos de los televisores y otros artefactos del hogar.

En la década del ochenta un nuevo material entró en escena el GaAlAs (Galio-Aluminio-Arsénico). Con su introducción, el mercado de los leds empezó a despegar, ya que proveía una mayor eficiencia, su brillo era aproximadamente 10 veces superior y se podía utilizar a corrientes elevadas, lo que permitía usarlo en displays y letreros de mensajes variable. Sin embargo, este material se caracteriza por tener un par de limitaciones, la primera y más evidente es que se conseguía solamente emitir luz roja; la segunda, que se degradaba más rápidamente.

Instalaciones eléctricas residenciales - Tabla de color emitido por un LED


En los años noventa se apareció en el mercado tal vez la más exitosa combinación para producir leds hasta la fecha: el Aluminio, Indio, Galio y Fósforo (AlInGaP). Las principales virtudes de este compuesto son que se puede conseguir una gama de colores desde el rojo al amarillo cambiando la proporción de los materiales que lo componen; y segundo, su vida útil es sensiblemente mayor a la de sus predecesores, mientras que los primeros leds tenia una vida promedio efectiva de 40 000 h, los leds de AlInGaP, más de 100 000 h, aun en ambientes de elevada temperatura y humedad.

A final de los noventa, gracias a las tareas de investigación del investigador Shuji Nakamura, se llegó al desarrollo del led azul, éste siempre había sido difícil de conseguir debido a su elevada energía de funcionamiento y relativamente baja sensibilidad del ojo a esa frecuencia (del orden de los 460 nm). Hoy en día coexisten varias técnicas diferentes para producir luz azul: SiC (Silicio-Carbono); GaN (Galio-Nitrógeno); InGaN (Indio-Galio-Nitrógeno) sobre substrato de Zafiro y GaN sobre sustrato SiC. El compuesto GaN, inventado por Nakamura, es actualmente el más ocupado.

Otras técnicas como la de ZnSe (Zinc-Selenio) han sido dejadas de lado y, al parecer, el SiC seguirá el mismo camino, debido a su bajo rendimiento de conversión y elevada degradación con la temperatura. Dado que el azul es un color primario, junto con el verde y el rojo, tenemos hoy en día la posibilidad de formar el blanco con la combinación de los tres y toda la gama de colores del espectro, esto permite que los displays gigantes de mensajes variables se hagan cada día más habituales en nuestra vida cotidiana.

La gran variedad de colores y la excelente calidad de iluminación permite darles usos muy versátiles, por ejemplo, en pantallas gigantes o fachadas de edificios.

Instalaciones eléctricas residenciales - Fachada con pantalla de LED

Su aplicación ha ido ganando terreno en áreas donde la brillantez es factor importante, como en los semáforos, alumbrado público y en las pantallas para exteriores. Actualmente ya se encuentran de manera comercial para iluminar de manera decorativa edificios, monumentos y espacios interiores de museos, galerías y hasta residencias.

Sus principales ventajas es que son muy eficientes, aún más que las lámparas fluorescentes, incluso más durables, ya que pueden dar servicio por más de 10 años; por otro lado, son resistentes a las vibraciones, no emiten calor, son ambientalmente ecológicos y su costo es cada vez mas accesible.

7 aplicaciones del rayo laser

2013/02/27

El rayo láser es un invento de gran ayuda para el ser humano, su utilidad va desde los espectáculos hasta la medicina; lejos de quedar en el olvido, continuamente es mejorado, por ejemplo,últimamente en la tecnología Blu-ray.

¿Te has preguntado alguna vez qué es y cómo funciona ese aparatito tan peculiar? Tal vez viste su aparición por primera vez en las películas de ciencia ficción, en los efectos especiales, sin embargo, en nuestra casa seguramente hay varios de ellos funcionando en diferentes electrodomésticos y simplemente ignoramos que están ahí y la manera en que funcionan.

Bien, la palabra laser son las siglas de Light Amplification by Stimulated Emission of Radiation, lo cual significa “Amplificación de Luz por Emisión Estimulada de Radiación”, y es un aparato que, mediante un efecto de la mecánica cuántica, amplifica un haz de luz de extraordinaria intensidad, se basa en la excitación de una onda estacionaria entre dos espejos, uno opaco y otro traslúcido, y en un medio homogéneo. Como resultado se origina una onda luminosa de múltiples idas y venidas entre los espejos, que sale por el espejo traslúcido.

En otras palabras, es un dispositivo que utiliza un efecto para generar luz de un medio adecuado con el tamaño, la forma y la pureza que deseemos.

Ver también: El teléfono celular

Sus aplicaciones en la actualidad son múltiples, por ejemplo:

  1. Una de sus aplicaciones más comunes es la lectura de discos compactos.

  2. Instalaciones eléctricas residenciales - Laser para leer discos compactos

  3. Proporciona gran definición, lo que permite utilizarlo en las impresoras de las computadoras

  4. La grabación de imágenes en tres dimensiones se basa en el empleo de dos rayos láser, uno de los cuales da directamente en la película, mientras el segundo rebota en el objeto que se desea fotografiar.

  5. En el ámbito de la medicina, los bisturís cauterizantes recurren también a la tecnología del láser, lo que permite realizar cortes de gran precisión y evita cualquier riesgo de contagio; asimismo, el láser cauteriza de manera inmediata y aleja el peligro de hemorragias.

  6. Instalaciones eléctricas residenciales - Laser en la medicina

  7. El láser Excimer produce luz ultravioleta y se utiliza en la cirugía ocular Lasik. El YAG dopado con holmio se utiliza para quitar manchas de los dientes, vaporizar tumores cancerígenos y deshacer cálculos renales y vesiculares.

  8. Los láseres industriales, basados en algún gas, son capaces de cortar planchas de acero de varios milímetros de grosor a una velocidad de varios metros por minuto. Se usan también para medir distancias o como guía en el tendido de tuberías, para definir techos o paredes completamente planos en los trabajos de construcción.

  9. Instalaciones eléctricas residenciales - Laser en la industria

  10. Pueden mencionarse también la fabricación de circuitos integrados, la lectura de códigos de barras o el trabajo con materiales industriales.

Por su riesgo biólogico se clasifican en cuatro clases, que van desde la clase I, utilizada por ejemplo en los escáneres del supermercado, hasta la clase IV, de alta potencia y que requieren ser manejados por personal especializado.

Iluminación en el hogar

2013/02/26

Instalaciones eléctricas residenciales - Iluminación natural en vivienda

La luz solar está siendo aprovechada con un único fin: poder reemplazar a futuro todas aquellas energías que no son renovables.

La mejor iluminación que puede tener tu vivienda es la natural, la generada por el sol, por esto te recomendamos que tengas ventanas muy amplias o incluso canceles que permitan que los rayos del astro rey toquen el interior de tu hogar.

También es bueno que tu casa esté orientada de tal forma que la luz solar llegue en la mañana, mediodía y tarde, sin embargo, no todo el tiempo puedes tener iluminación natural, por lo que es necesario que te informes de cuáles son los adelantos en luminarias y qué es lo que requieres para tu vivienda.

Por ello, te recomendamos que antes de comprar lámparas para tu hogar veas cuáles son las necesidades de iluminación en cada habitación, pues no requerirás el mismo tipo de focos en tu recámara que en la cocina o en la sala.

Es aconsejable que en la cocina y comedor tengas lámparas fluorescentes compactas de menor consumo de energía eléctrica con la etiqueta que diga “luz de día” o “luz cálida”, que proveen una iluminación amarilla similar a la que normalmente la mayoría de mexicanos estamos acostumbrados a ver con los focos de 100 watts.


En la sala puedes colocar luminarias que sean menos intensas, incluso lámparas cerca del sofá para un ambiente armónico, pero más relajado; mientras que en la recámara es bueno tengas iluminación tenue que te provoque más relajamiento, por ello, algunas empresas han diseñado focos nombrados soft o lámparas de luz suave.

En baños puedes tener luz brillante, asimismo llamada “fría” o luz de noche; de igual manera, es posible colocar luminarias cálidas de baja intensidad junto al lavabo. En los pasillos te recomendamos luz fría también.

Considera que en una misma habitación puedes tener dos tipos de iluminación, dependiendo de la actividad que realices: para cocinar, leer o jugar, por ejemplo, se sugiere la luz brillante, mientras que para descansar o ver la televisión, luz suave.

Dentro de la iluminación brillante y suave encontramos también tonalidades de lámparas, las hay rosas, amarillas, azules, esto también debes tomarlo en cuenta de acuerdo con la zona que requieras alumbrar, incluso ahora te venden focos que van cambiando de tonalidad dependiendo de la luz natural y hora del día, pero para instalarlos siempre es mejor que consultes a un experto que te indique cuáles poner.

Coordinación entre CFE y FIDE

2013/02/25

Instalaciones eléctricas residenciales - Apretón de manos

Acciones de CFE y FIDE coadyuvan al ahorro de 15 a 20% de electricidad en el sector industrial del país.

Los mercados cada vez son más agresivos y las empresas requieren nuevos mecanismos y estrategias de operación para reducir sus costos y elevar los niveles de calidad de los productos que elaboran. Es por esto que el ahorro en el consumo de electricidad se ha vuelto clave en la competitividad y productividad.

Actualmente, el sector industrial representa alrededor de 60% del consumo nacional de energía eléctrica, por lo que el Fideicomiso para el Ahorro de Energía Eléctrica (FIDE), en coordinación con la Comisión Federal de Electricidad (CFE), apoya a las empresas industriales con asesoría técnica y atractivos financiamientos, a fin de que sustituyan sus equipos convencionales e ineficientes por tecnologías de alta eficiencia energética y obtengan importantes ahorros de electricidad.

Con base en un estudio de mercado realizado recientemente por técnicos del Fideicomiso, se ha identificado los sectores de mayor consumo eléctrico en el país, a fin de promover la realización de proyectos de ahorro de energía eléctrica con empresas y grupos corporativos de las diversas entidades de la república.

Ver también: ¿Qué es el FIDE?

Con apoyo de funcionarios de cada división de la CFE se llevan a cabo reuniones con empresas de diferentes giros y ramas industriales, las cuales, según los proyectos que realicen, pueden obtener un ahorro promedio de electricidad de entre 15 y 20%, dependiendo del tamaño de la compañía, el tipo de equipos por sustituir, las horas de operación y los montos de inversión que se realicen. Primero se identifican por el FIDE las áreas de oportunidad que existen en las instalaciones, posteriormente se realiza un análisis técnico-económico mediante el que se demuestra su factibilidad técnica y rentabilidad económica.

Instalaciones eléctricas residenciales - Trabajo industrial

Si la empresa lo solicita, se puede financiar un diagnóstico energético en el que se identifiquen y evalúen las medidas de ahorro de energía eléctrica, lo que se lleva a cabo a través de firmas de ingeniería especializadas.

Una vez analizadas las medidas a realizar, el FIDE puede financiar la adquisición de los siguientes equipos de alta eficiencia: motores eléctricos, bombas, aires acondicionados, compresores de aire, variadores de velocidad unidades generadoras de agua helada, equipos de refrigeración, lámparas, balastros, transformadores, así como la implementación de máquinas de alta eficiencia energética, todo esto para la optimización de los procesos.

Asimismo, se apoyan equipos de medición y monitoreo remoto, éstos se pueden adquirir a costos muy accesibles y la información que proporcionan es fundamental para la toma de decisiones sobre la administración de la demanda.

También se incluyen planes de automatización, control de demanda, aislamiento térmico y microcogeneración, entre otros.

Instalaciones eléctricas residenciales - Transformador en industria

En todos los casos, son las industrias las que seleccionan los equipos, las disposiciones necesarias y el consultor o proveedor que las efectuará; cuando es necesario, el FIDE presta su asesoría técnica ofreciendo al empresario relaciones de especialistas en el tema, comprobando los estudios y cotizaciones que éstos presentan, verificando que las resoluciones recomendadas sean rentables y, en general, proporcionando al usuario toda la asistencia que necesite para que lleve a cabo sus proyectos de ahorro de energía eléctrica.

Una vez concluidos, las compañías que recibieron financiamiento del FIDE pagan el crédito con base en el flujo de efectivo que generan los ahorros de electricidad logrados por las medidas aplicadas.

La energía solar en México

2013/02/22

Instalaciones eléctricas residenciales - El sol como fuente de energía ecológica

Diariamente, el sol baña a la Tierra con sus rayos y no nos damos cuenta del valor que esto tiene. La energía solar puede ser convertida en electricidad o calor. Se encuentra dentro de las llamadas “energías verdes”, pues es renovable y limpia. Para darnos una idea de su potencial, los rayos que tocan la superficie durante una hora equivalen a la energía consumida por todas las actividades humanas en un año, y la irradiación recibida cada diez días equivale a todas las 16 reservas conocidas de petróleo, carbón y gas.

La constante solar es la cantidad de energía solar que llega la atmósfera superior de la Tierra por unidad de superficie. Su magnitud puede variar según las condiciones atmosféricas, la hora del día o la latitud. En México tenemos uno de los mayores índices, en promedio 5 kW/m2.

Para recolectar los rayos del sol y aprovecharlos utilizamos los páneles solares, que comprenden tanto a los sistemas fotovoltaicos como a los fototérmicos. Están compuestos por numerosas celdas, también llamadas células fotovoltaicas, hechas principalmente de silicio, un semiconductor que, cuando es contaminado o dopado con determinados materiales, obtiene propiedades eléctricas únicas en presencia de la luz solar.

De manera sencilla, los fotones de luz chocan contra la célula y son absorbidos por el material semiconductor, los electrones salen despedidos de sus átomos, recorriendo el semiconductor y producen electricidad. El término fotovoltaico se compone de la palabra griega para luz y del apellido del físico italiano Volta.

Se conocen tres generaciones de células solares: en la primera, el dispositivo es una superficie de silicio y sólo percibe el espectro visible de la luz solar; la segunda utiliza varias capas y cada una está diseñada para captar una longitud de onda mayor que la luz; la tercera es muy distinta de las anteriores, emplea dispositivos sensibilizados por tinte, las células de polímeros orgánicos y las de puntos cuánticos.

Algunos ejemplos de sus aplicaciones prácticas son: potabilización de agua, destilación, secado, arquitectura sostenible, cubiertas solares, acondicionamiento y ahorro de energía en edificaciones: calentamiento de agua, calefacción doméstica, iluminación, refrigeración, aire acondicionado, energía para electrodomésticos.

Los sistemas fototérmicos transforman la radiación solar en calor y la transfieren a un fluido de trabajo. Se clasifican en tres categorías:

  1. De baja temperatura: suministran calor a temperaturas menores a 650. Son para usos domésticos, como calentamiento de piscinas, de agua para baño, o procesos industriales donde no se excedan los 600.

  2. De temperatura media: concentran la radiación solar para entregar el calor a mayor temperatura, por lo regular entre los 100 y 3000. Su uso queda restringido a zonas de alta insolación.

  3. De alta temperatura: operan a temperaturas mayores a 5000. Se utilizan para producir electricidad y transmitirla a la red eléctrica.

Instalaciones eléctricas residenciales - Panel solar

Aunque un panel solar proporciona una cantidad pequeña de energía, cuando muchos se colocan en un área grande proporcionan la energía suficiente. Se tiene calculado que si una cuarta parte de los edificios y pavimentos de Estados Unidos fueran convertidos en páneles, proveerían de la energía suficiente a ese país.

La contaminación es un tema que va de la mano con el desarrollo de esta tecnología debido a que su principal mercado son las grandes ciudades. Blake y Sherwood (1995) encontraron en 180 muestras de aire tomadas en cinco diferentes lugares de la Ciudad de México, entre febrero de 1993 y mayo de 1995, altas concentraciones de hidrocarburos reactivos derivados del gas L.P., éstos, junto con los componentes olefínicos y acetilénicos, tienen la parte dominante en la producción de ozono del Valle de México.

Si bien los módulos fotovoltaicos son relativamente sencillos, para su fabricación se requiere tecnología sofisticada que sólo está disponible en países como Estados Unidos, Alemania, España o Japón. En México, el desarrollo de esta tecnología apenas comienza. El pionero ha sido el Instituto Politécnico Nacional desde más de 25 años.


Aunque ha fabricado desde celdas de silicio cristalino hasta módulos fotovoltaicos, su producción no ha trascendido a la fabricación en serie, por la tecnología de que disponen y sus elementos de producción limitados. El laboratorio de Energía Solar y el Instituto de Física de la UNAM han desarrollado tecnología de películas delgadas, pero no se ha logrado obtener prototipos.

En junio de 2007, tras la inauguración de la primera planta fotovoltaica con capacidad para abastecer de energía una edificación del Centro de Investigaciones en Energía (CIE) de la UNAM, el director del centro, Claudio Estrada Gasca, indicó que si se desatendía y no se consideraba de manera integral el problema, la crisis de energética nos hallaría desarmados y sin la posibilidad de desarrollar soluciones propias, “pues se sabe que a escala mundial las fuentes de petróleo se agotarán en 50 años”. Si bien reconoció que se han hecho esfuerzos, “lo estamos haciendo un poco tarde (…) naciones como China e India nos ha invadido con sus productos vinculados a energías renovables en unos pocos años”.

Instalaciones eléctricas residenciales - El sol como fuente de energía renovable

Según él, además de una inversión mayor en este campo, se requiere de una nueva visión cultural y social “en la que seamos responsables en el uso y consumo energético, y aprendamos sobre qué mundo queremos tener”. Reconoció que uno de los principales obstáculos es el costo, pues producir un kilowatt-hora cuesta ocho centavos de dólar con combustibles fósiles (petróleo, gas, carbón), mientras que con energía solar cuesta en promedio un dólar, es decir, “10 veces más, pero en los países donde ya se asimilado el costo ambiental hay más iniciativas para asumir el costo y desarrollar una tecnología eficiente”.

Es muy interesante ver que, aunque México es un país privilegiado en sol y viento (fuentes de energía solar y eólica), países como Austria o Alemania están entre los más avanzados en investigación en estos campos. La cuestión no es sólo que se desperdicia, sino que además no se crea la tecnología para aprovecharla. Eduardo Rincón Mejía, investigador de la UNAM, en 2006, dijo que en el país teníamos instalados 600 000 m2 de captador plano, es decir, 6 m2 por cada mil habitantes, mientras que Austria, que recibe una tercera parte de irradiación, utiliza 50 veces más: 250 metros por cada mil habitantes. “Si México destinara 2% de sus ingresos petroleros al desarrollo de tecnologías para el desarrollo de las fuentes renovables, nos volveríamos autosuficientes”, apuntó.

Curiosamente, hasta las petroleras extranjeras “tienen inversiones multimillonarias en fuentes renovables. Una de las mayores productoras de celdas fotovoltaicas es Shell”, señaló Rincón Mejía.

Existe un proyecto para crear en el estado de Yucatán el primer Consorcio para el Desarrollo de Proyectos y Equipo para el Aprovechamiento de la Energía Solar en México. Según Fausto Sanz, investigador de la Universidad de Barcelona, comenzaba a funcionar el primero de enero del 2009 y participan centros de investigación y empresas de España, Italia y México, así como especialistas de las universidades de Barcelona, España, Verona, Italia, y la Unidad Mérida del Centro de Investigación y de Estudios Avanzados (Cinvestav).

La doctora Georgina Kessel Martínez, Secretaria de Energía, en la inauguración de la Trigésima Segunda Semana Nacional de Energía Solar, el 22 de octubre de 2008, en Mérida, Yucatán, destacó el objetivo del Gobierno de que en 2012 más de la cuarta parte de la capacidad de generación provenga de energías alternas. Comentó, asimismo, que existe un programa para promocionar los calentadores solares de agua en México, con lo que se busca impulsar el ahorro de energía en los sectores residencial, industrial, comercial y agrícola; la meta es instalar 1.8 millones de m2 antes de que termine la presente administración, e informó que hasta agosto de 2008 se llevaban 113 000 m2.

Aprovechar la iluminación natural, colores claros y la distribución de los espacios más utilizados son algunas medidas para ahorrar energía eléctrica.

Instalaciones eléctricas residenciales - Vivienda con paneles solares

El 29 enero de 2009 se llevó a cabo la conferencia internacional “Energía Solar de Bajo Coste”, en Sevilla, dirigida a productores de energía solar, fabricantes y proveedores de materiales y equipos, consultoras de energía, organismos oficiales relacionados y publicaciones especializadas, sus objetivos fueron analizar los principales aspectos tecnológicos, medioambientales y comerciales de este tema en el mundo y establecer una plataforma de conocimiento que facilite el desarrollo de redes de contactos entre los participantes.

Podemos comenzar a ahorrar energía teniendo en cuenta los siguientes consejos en casa, aprovechando la radiación y el calor procedentes del sol podemos conseguir ahorros de hasta 70%:


  • aprovecha la iluminación natural para realizar tus actividades, ahorrarás dinero y no contaminarás
  • utiliza pinturas blancas o claras para obtener una mejor iluminación
  • procura que los techos o tejados sean oscuros, la diferencia puede suponer una ganancia de calor de 50%
  • en las zonas más frías, distribuye las habitaciones que más utilices de día hacia el sur.

9 principios al utilizar extensiones eléctricas

2013/02/21

Instalaciones eléctricas residenciales - Extensión eléctrica

Las extensiones se fabrican de cordón eléctrico y pueden ser muy útiles para llevar la energía eléctrica justo al lugar donde se necesita. No obstante, independientemente del calibre o la capacidad del cable, la extensión ha sido diseñada como una solución provisional, no una prolongación del sistema eléctrico del hogar a largo plazo. Con el uso continuo, la extensión puede deteriorarse más rápidamente y crear el peligro de choque eléctrico o incendio.

Además de los mismos consejos de seguridad que se aplican a los cordones de alimentación de energía, ten en cuenta los siguientes principios al usar extensiones:

  1. Las extensiones sobrecargadas provocan incendios.

  2. Sólo deben utilizarse temporalmente, no han sido diseñadas como cables permanentes para el hogar.  Desconéctalas y guárdalas de manera segura después de cada uso.

  3. Su uso frecuente es un indicador de que tienes pocas salidas para tus necesidades. Instala nuevas salidas donde las necesites.


  4. Asegúrate de que sean las adecuadas, por ejemplo, para interiores o exteriores, y de que satisfagan o excedan las necesidades de energía eléctrica del aparato o la herramienta que se conecte a ellas.

  5. Considera 125 W por ampere para obtener un valor aproximado de potencia (watts) y determina si la extensión que vas a utilizar tiene la capacidad adecuada para el artefacto o equipo eléctrico que conectarás.

  6. Reemplaza las extensiones con cables de designación de 0,824 mm (18 AWG) por extensiones con cables de designación de 1,31 mm (16 AWG). Las extensiones más antiguas que utilizan cables más pequeños (18 AWG) se calentarán a 15 ó 20 amperes.

  7. Cuando el calibre de la extensión sea excedido por los requisitos de energía de uno o más artefactos conectados, cámbiala por otra que tenga un cable de mayor calibre o desconecta algunos artefactos.

  8. Utiliza extensiones polarizadas y con toma de corriente y clavijas que consideren espiga de terminal de tierra.

  9. Compra únicamente extensiones certificadas que demuestren cumplir con las normas oficiales mexicanas.

Instalaciones eléctricas residenciales - Extensión multicontacto

8 recomendaciones sobre los cordones de extensión:

Diariamente utilizamos cordones de alimentación o extensiones por nuestros aparatos eléctricos o electrónicos, éstas son algunas sugerencias para prolongar su vida útil y manejarlos apropiadamente.

Instalaciones eléctricas residenciales - Cordón de electrodoméstico

Los cordones de alimentación conectan el aparato a la fuente de energía. Incluso uno en buenas condiciones de funcionamiento puede representar un riesgo de choque eléctrico e incendio si su cordón de alimentación está dañado, por lo que deben ser mantenidos en buen estado.

A continuación te presentamos 8 recomendaciones sobre los cordones de extensión:

  1. Comprueba que no estén desgastados ni rotos.

  2. Verifica que los de las luminarias, extensiones, teléfonos o de otro tipo no obstruyan el paso. Los cordones extendidos a través de pasillos puede hacer que las personas tropiecen. Si debes utilizar una extensión, colócala en el piso contra una pared, donde las personas no puedan tropezar.


  3. En la medida de lo posible, acomoda los muebles de tal manera que haya suficientes salidas para los luminarias, productos de entretenimiento u otros artefactos sin necesidad de utilizar extensiones.

  4. Verifica que los muebles no estén apoyados sobre los conductores o de las exteriores.

  5. No intentes componer por tu cuenta los cordones de alimentación dañados. Lleva los productos eléctricos cuyos cordones estén dañados a un centro autorizado de reparaciones.

  6. Como requieren de ventilación, comprueba que no pasen debajo de muebles, alfombras o detrás de zoclos, pues pueden sobrecalentarse y ocasionar incendios.

  7. Verifica que los cordones eléctricos no estén adheridos a paredes, zoclos, etc. mediante clavos o grapas, ya que pueden dañar los cordones y crear riesgos de incendio o choque eléctrico. Desconecta la energía eléctrica antes de quitar los clavos y las grapas que se encuentren sobre o alrededor de ellos.

  8. Cortar el cordón al desechar un producto eléctrico dañado reduce la probabilidad de que otra persona “rescate” el aparato y traslade el riesgo a su propio hogar.

Conductores eléctricos ¿cobre o aluminio?

2013/02/20

El conjunto de elementos que intervienen desde el punto de alimentación o acometida de la compañía suministradora hasta el último punto de una casa habitación, comercio, bodega o industria donde se requiere el servicio eléctrico, constituye lo que se conoce como componentes de la instalación eléctrica.

Para la realización física de una instalación eléctrica se emplea una gran cantidad de equipo y material eléctrico. Cualquier persona que se detenga a examinar una instalación eléctrica podrá notar que existen varios elementos, algunos visibles o accesibles y otros no.

Instalaciones eléctricas residenciales - Tendido de tubería conduit en losa

Un circuito eléctrico está constituido en su forma más elemental por una fuente de voltaje o de alimentación, los conductores que alimentan la carga y los dispositivos de control o apagadores. De estos elementos se puede desglosar el resto de los componentes de una instalación eléctrica práctica, ya que, por ejemplo, los conductores eléctricos normalmente van dentro de los tubos metálicos o de PVC, que se conocen genéricamente como tubos conduit; los apagadores se encuentran montados sobre cajas, las lámparas se alimentan de cajas metálicas similares a las usadas en los apagadores y también en los contactos; y asociados a estos elementos se tienen otros componentes menores, así como toda una técnica de selección y montaje.

Los elementos que estudiaremos brevemente son:

  • conductores eléctricos
  • interruptores
  • fusibles
  • centros de carga
  • contactos y apagadores
  • lámparas
  • canalizaciones y accesorios

Todos los elementos usados en las instalaciones eléctricas deben cumplir con ciertos requisitos, no sólo técnicos, también de uso y presentación, para lo cual deben acatar las disposiciones que establece la Norma Oficial de Instalaciones Eléctricas NOM-001-SEDE.

En el caso de cables multiconductores, éstos cuentan con una cubierta externa a base de policloruro de vinilo o polietileno clorado (CP).

Los alambres y cables que se emplean en casas habitación, comercios, bodegas, etc., se conocen en el argot de los conductores eléctricos como cables para la industria de la construcción.

Instalaciones eléctricas residenciales - Conductores eléctricos

Estos cables para la industria de la construcción en baja tensión están formados por los siguientes elementos:

  1. El conductor eléctrico, que es el elemento por el que circula la corriente eléctrica: es de cobre y suave puede tener diferentes flexibilidades:


    • rígida: conductor formado por un alambre;
    • semiflexible: conductor formado por un cable (cableado clase B o C);
    • flexible: conductor eléctrico formado por un cordón (clase I en adelante).


  2. El aislamiento, cuya función principal es la de soportar la tensión aplicada y separar al conductor eléctrico energizado de partes puestas a tierra; es de un material generalmente plástico a base de policloruro de vinilo (PVC). Este aislamiento puede ser de tipo termofijo a base de etileno-propileno (EP) o de polietileno de cadena cruzada (XLP).

  3. Una cubierta externa, cuya función es la de proteger al cable de factores externos (golpes, abrasión, etc.) y ambientales (lluvia, polvo, rayos solares, etc.). Normalmente esta cubierta externa es de PVC y se aplica en cables multiconductores.


Como hemos visto, los cables para la industria de la construcción están formados por un conductor de cobre suave de alta pureza, un aislamiento a base de policloruro de vinilo (PVC), etileno-propileno (EP), polietileno de cadena cruzada (XLP) o elastomérico (CP).

Hablemos de las propiedades y características que deben tener los elementos de estos cables.

Son cuatro los factores que deben ser considerados en la selección de los conductores: material,
flexibilidad, forma y dimensiones.

Los materiales más usados como conductores eléctricos son el cobre y el aluminio, aunque el primero es superior en características eléctricas y mecánicas (la conductividad del aluminio es aproximadamente 60% de la del cobre y su esfuerzo de tensión a la ruptura, 40%).

Las características de bajo peso del aluminio han dado lugar a un amplio uso de este metal en la fabricación de los cables aislados y desnudos.

En la siguiente tabla se muestran en forma general las propiedades de los conductores de cobre suave y de aluminio 3/4 de duro.

Instalaciones eléctricas residenciales - Propiedades de los conductores de cobre y aluminio

¿Por qué el cobre es el metal que se prefiere en la elaboración de conductores eléctricos?

Hay muchas razones técnicas que respaldan el uso del cobre como material para los conductores eléctricos, pero la principal es la confiabilidad probada que posee.

El éxito que ha tenido el cobre se basa en su conductividad eléctrica y sus propiedades mecánicas, puesto que su capacidad de conducción de corriente lo convierte en el más eficiente conductor eléctrico, en términos económicos.

Podemos asegurar que el cobre debido a su mayor capacidad de corriente para un calibre dado, a igual espesor de aislamiento que los cables de aluminio puede instalarse en tubos conduit, duetos, charolas o canaletas de menor tamaño. Es decir, los conductores de cobre minimizan los requerimientos de espacio.

Esto resulta útil si se toma en cuenta que un aumento en el diámetro de los tubos conduit, duetos o canaletas, en conjunto con el espacio requerido por el alambrado, incrementa los costos de instalación al igual que todos los componentes que la integran (por ejemplo las cajas de conexión, chalupas, etc.).

El aluminio ha tenido éxito como conductor eléctrico en líneas de transmisión y distribución aéreas, pero no como conductor eléctrico para cables de baja tensión en aplicaciones de la industria de la construcción.

Instalaciones eléctricas residenciales - Líneas de transmisión aérea

El aluminio presenta problemas en las conexiones debido a sus propiedades físicas y químicas, ya que bajo condiciones de calor y presión este material se dilata y. por tanto, se afloja en las conexiones.

Las terminales de equipos, aparatos, dispositivos, etc., son fabricadas con cobre, cobre estañado o aleaciones de cobre, los cuales en la tabla de electronegatividad tienen valores similares, en tanto que el aluminio —al estar más alejado de ellos en esta tabla de electronegatividad— presenta problemas de corrosión galvánica.

Como conclusión podemos decir que el cobre, además de ser mejor conductor que el aluminio, es mecánica y químicamente más resistente. Lo anterior significa que soporta alargamientos (proceso de instalación de los cables dentro de la canalización), reducción de sección por presión (en los puntos de conexión cuando el tornillo opresor sujeta a los conductores), mellas y roturas (en el proceso mecánico de conexión).

El óxido que se forma en las conexiones donde el conductor de aluminio no tiene aislamiento es de tipo no conductor, lo que ocasiona puntos calientes en ellas y un riesgo en la instalación eléctrica.

Clasificación, identificación y limitaciones de los circuitos derivados

2013/02/19

Clasificación de los circuitos derivados


Los circuitos derivados deben clasificarse según la capacidad de conducción de corriente máxima o según el valor de ajuste del dispositivo de protección contra sobrecorriente. En los circuitos derivados que no sean individuales debe ser de 15, 20, 30, 40 ó 50 A. Cuando se usen, por cualquier razón, conductores de mayor capacidad de conducción, la clasificación del circuito debe estar determinada por la capacidad nominal o por el valor de ajuste del dispositivo de protección contra sobrecorriente.

Instalaciones eléctricas residenciales - Interruptores de circuitos derivados

Excepción: está permitido que los circuitos derivados con varios receptáculos de más de 50 A suministren electricidad a cargas que no sean para alumbrado en instalaciones industriales, donde el mantenimiento y la supervisión permitan que los equipos sean revisados exclusivamente por personas calificadas.

Circuitos derivados multiconductores

Se puede considerar un circuito derivado multiconductor como varios circuitos. Todos los conductores deben originarse en el mismo tablero de alumbrado y control.

NOTA: una instalación tres fases cuatro conductores de un sistema conectado en estrella, utilizada para suministrar energía eléctrica a cargas no lineales, puede requerir que el sistema esté diseñado para permitir altas corrientes armónicas en el neutro.

Unidades de vivienda: en las unidades de vivienda, un circuito derivado multiconductor que suministre electricidad a más de un dispositivo o equipo en la misma salida debe estar provisto con un medio para desconectar simultáneamente todos los conductores de fase en el panel de alumbrado y control donde se origine.

Carga de línea a neutro: este tipo de circuitos sólo deben suministrar cargas de línea a neutro.

Excepción 1: cuando suministre corriente eléctrica sólo a un equipo de utilización.

Excepción 2: cuando todos los conductores de fase del circuito derivado multiconductor se abran simultáneamente por el dispositivo de protección contra sobrecorriente.

NOTA: la continuidad del conductor puesto a tierra no debe depender de las conexiones de los dispositivos tales como portalámparas, receptáculos, etc., es decir, no debe interrumpirse retirándolos.

Identificación de los circuitos derivados


Identificación de los conductores no puestos a tierra: cuando haya en un edificio más de un sistema de tensión eléctrica, cada conductor de fase de cada sistema debe estar identificado por fase y por sistema. El medio de identificación debe colocarse permanentemente en cada panel de alumbrado y control de cada circuito derivado.

NOTA: el medio de identificación de cada conductor de fase del sistema, siempre que sea accesible, puede ser a través de un código de colores independiente, cinta de marcar, etiqueta u otro medio eficaz. En cuanto a las marcas de los circuitos activos, el conductor de entrada de acometida cuya tensión eléctrica a tierra sea mayor debe señalarse de manera permanente y durable con un acabado de color exterior naranja u otro medio efectivo en todos los puntos terminales o empalmes.

Conductor puesto a tierra: cuando en la misma canalización, caja, canal auxiliar u otro tipo de envolvente haya conductores de distintos sistemas, si se requiere que un conductor del sistema esté puesto a tierra, debe tener forro exterior de color blanco o gris claro. Los conductores puestos a tierra de los demás sistemas, si son necesarios, deben tener forro exterior de color blanco con una franja de color reconocible (que no sea verde) que vaya a lo largo del aislamiento o por cualquier otro medio de identificación.

Conductor de puesta a tierra de los equipos: el conductor de puesta a tierra con aislamiento de los equipos de un circuito derivado debe identificarse por un color verde continuo o con una o más franjas amarillas.

Instalaciones eléctricas residenciales - Código de colores para cables eléctricos



Limitaciones de tensión de los circuitos derivados


Limitaciones por razón de la ocupación: en las unidades de vivienda y en las habitaciones de huéspedes de los hoteles, moteles y locales similares, la tensión eléctrica no debe superar 127 V nominales entre los conductores que suministren corriente eléctrica a las terminales de:

  • elementos de alumbrado.
  • cargas de 1440 VA nominales o menos o de menos de 187 W (¼ CP), conectadas con cordón y clavija.

De 127 V entre conductores: está permitido que los circuitos que no superen 127 V nominales entre conductores provean de energía eléctrica a:

  • las terminales de portalámparas que estén dentro de su tensión eléctrica nominal.
  • los equipos auxiliares de lámparas de descarga.
  • los equipos de utilización conectados con cordón y clavija o permanentemente.

De 277 V a tierra: está permitido que los circuitos que superen 127 V nominales entre conductores sin superar 277 V nominales a tierra suministren corriente eléctrica a:

  • luminarias tipo de descarga eléctrica, debidamente aprobadas.
  • luminarias tipo incandescente aprobadas, provistas de casquillo roscado, alimentadas por un autotransformador que forme parte integral de la unidad y la terminal roscada externa esté eléctricamente conectada al conductor puesto a tierra del circuito derivado.
  • equipos de alumbrado equipado con casquillos roscados de base mogul.
  • los casquillos distintos a los roscados, dentro de su tensión eléctrica nominal.
  • equipos auxiliares de lámparas de descarga.
  • equipos de utilización conectado con cordón y clavija o permanentemente.

De 600 V entre conductores: está permitido que los circuitos que excedan 277 V nominales a tierra y no excedan 600 V nominales entre conductores abastezcan de energía a:

  • equipos auxiliares de lámparas de descarga montadas en elementos de instalación permanente, cuando esos elementos estén montadas de alguna de las siguientes maneras:
    1. a no menos de 6,7 m de altura en postes o estructuras similares para el alumbrado de exteriores, como autopistas, carreteras, puentes, campos deportivos o estacionamientos.
    2. a no menos de 5,5 m de altura en otras estructuras, como túneles.
  • equipo de utilización conectado permanentemente o con cordón y clavija.
NOTA: un autotransformador que se utilice para aumentar la tensión eléctrica a más de 300 V como parte de un balastro para alimentar unidades de alumbrado, se debe alimentar únicamente a través de un sistema puesto a tierra, limitaciones para equipo auxiliar.

Excepción 1: los casquillos de lámparas infrarrojas para calefacción industrial, se deben considerar como un aparato eléctrico. La terminal de conexiones de cada conjunto se debe considerar como una toma de salida de corriente eléctrica individual.

Excepción 2: en instalaciones ferroviarias, los circuitos de fuerza y los de alumbrado no deben conectarse a cualquier sistema que contenga cables para troles con retorno a tierra.

3 clases de lámparas

2013/02/18

Lámpara de vapor de mercurio a alta presión

Se dice que las lámparas fluorescentes son lámparas de vapor de mercurio a baja presión, en la medida que aumentamos la presión del vapor de mercurio en el interior del tubo de descarga, la radiación ultravioleta característica de las de baja presión pierde importancia respecto a las emisiones en la zona visible (violeta de 404.7 nm, azul 435.8 nm, verde 546.1 nm y amarillo 579 nm).

En estas condiciones la luz emitida, de color azul verdoso, no contiene radiaciones rojas. Para resolver este problema se acostumbra añadir sustancias fluorescentes que emitan en esta zona del espectro. De esta manera se mejoran sus capacidades cromáticas. La vida útil, teniendo en cuenta la depreciación, se establece en unas 8000 horas. La eficacia oscila entre 40 y 60 lm/W, y aumenta en la medida en que aumenta la potencia, aunque para una misma potencia es posible incrementar la eficacia añadiendo un recubrimiento de polvos fosforescentes que conviertan la luz ultravioleta en visible.

Instalaciones eléctricas residenciales - Lámpara de vapor de mercurio a alta presión

Los modelos más comunes de este tipo tienen una tensión de encendido de entre 150 y 180 V, lo que permite conectarlas a la red de 220 V sin necesidad de elementos auxiliares. Para encenderlas se recurre a un electrodo auxiliar, próximo a uno de los principales, que ioniza el gas inerte contenido en el tubo y facilita el inicio de la descarga entre los electrodos principales.

A continuación se inicia un periodo transitorio de unos cuatro minutos, caracterizado porque la luz pasa de un tono violeta a blanco azulado, en el que se produce la vaporización del mercurio e incrementa progresivamente la presión del vapor y el flujo luminoso hasta alcanzar los valores normales. Si en estos momentos se apagara, no sería posible su reencendido hasta que se enfriara, puesto que la alta presión del mercurio haría necesaria una tensión de ruptura muy alta.

Lámpara de luz de mezcla

Son la combinación de una lámpara de mercurio a alta presión con una incandescente, y habitualmente se agrega un recubrimiento fosforescente. El resultado de esta mezcla es la superposición, al espectro del mercurio, del espectro continuo característico de la lámpara incandescente y las radiaciones rojas provenientes de la fosforescencia.

Instalaciones eléctricas residenciales - Lámparas de luz de mezcla

Su efectividad se sitúa entre 20 y 60 lm/W y resulta de la combinación de la eficacia de una incandescente con la de una de descarga. Estas lámparas ofrecen una buena reproducción del color con un rendimiento de 60 y una temperatura de color de 3600 0K.


La duración depende del tiempo de vida del filamento, que es la principal causa de fallo. Respecto a la depreciación del flujo hay que considerar dos causas: por un lado tenemos el ennegrecimiento de la ampolla por culpa del wolframio evaporado; por el otro, la pérdida de eficacia de los polvos fosforescentes. En general, la vida media se sitúa en torno a las 6000 horas.

Una particularidad de éstas es que no necesitan balastro, ya que el propio filamento actúa como estabilizador de la corriente. Esto las hace adecuadas para sustituir a las incandescentes sin necesidad de modificar las instalaciones.

Lámpara con halogenuros metálicos

Una variación de las anteriores son las lámparas con halogenuros metálicos, a las cuales se añade, en el tubo de descarga, yoduros metálicos (sodio, talio, indio, etc.), con lo que se consigue mejorar considerablemente la capacidad de reproducción del color de la lámpara de vapor de mercurio. Cada una de estas sustancias aporta nuevas líneas al espectro (por ejemplo: amarillo, el sodio; verde, el talio; y rojo y azul, el indio). Los resultados de estas aportaciones son una temperatura de color de 3000 a 6000 0K, dependiendo de los yoduros añadidos, y un rendimiento del color de entre 65 y 85. Su eficiencia ronda entre los 60 y 96 lm/W, y su vida media es de unas 10 000 horas. Tienen un periodo de encendido de unos diez minutos, que es el tiempo necesario hasta que se estabiliza la descarga. Para su funcionamiento es necesario un dispositivo especial de encendido, puesto que las tensiones de arranque son muy elevadas (1500-5000 V).

Instalaciones eléctricas residenciales - Lámpara de halogenuros metálicos

Las excelentes prestaciones cromáticas la hacen adecuadas, entre otras cosas, para la iluminación de instalaciones deportivas, retransmisiones de TV, estudios de cine, proyectores, etcétera.

Con la intención de que puedas seleccionar la mejor opción para tus necesidades, incluimos dos cuadros comparativos de los diferentes tipos de lámparas, éste es el primero:

Instalaciones eléctricas residenciales - Cuadro 1 de tipos de lámparas

El teléfono celular

2013/02/15

Instalaciones eléctricas residenciales - Celular

¿Te has imaginado un día sin tu teléfono celular?, ¿qué pasaría si te urgiera hablar con alguien?, ¿te has perdido en una colonia que no conoces?, ¿y si necesitaras avisar que llegarás tarde a una cita? es increíble la cantidad de ventajas que reporta el teléfono celular y a las que paulatinamente nos hemos acostumbrado.

Los teléfonos celulares han revolucionado el área de las comunicaciones y cambiado nuestra idea de las comunicaciones de voz.

Historia

El teléfono fue inventado por Alexander Graham Bell, en 1876, y la comunicación inalámbrica tiene sus raíces en la invención del radio de Nikola Tesla, en la década de 1880, aunque formalmente presentado en 1894 por Marconi.

La telefonía móvil usa ondas de radio para poder ejecutar todas y cada una de sus operaciones, sean llamar, mandar un mensaje de texto, etcétera.

El primer antecedente del teléfono celular es de la compañía Motorola, con su modelo DynaTAC 8000X. Fue diseñado por el ingeniero Rudy Krolopp en 1983. Pesaba poco menos que un kilo y tenía un valor de casi 4 000 dólares. Krolopp se incorporaría posteriormente al equipo de investigación y desarrollo de Motorola liderado por Martin Cooper.


Generaciones

La primera generación (1G) de telefonía móvil hizo su aparición en 1979 y se caracterizó por ser analógica y estrictamente para voz.

La segunda generación (2G) llegó hasta 1990 y, a diferencia de la primera, se caracterizó por ser digital.

La tercera generación (3G) se distingue por la convergencia de voz y datos con acceso inalámbrico a internet; en otras palabras, es apta para aplicaciones multimedia y altas transmisiones de datos.

Instalaciones eléctricas residenciales - Evolución del teléfono celular

¿Cómo ha ayudado en nuestra vida cotidiana?

La evolución del teléfono móvil ha permitido disminuir su tamaño y peso. Baterías más pequeñas y de mayor duración, pantallas más nítidas y de colores, o la incorporación de software más amigable hacen del teléfono móvil un elemento muy apreciado en la vida moderna. Según las estadísticas del 2006 el número de usuarios de teléfonos celulares fue de 2.000 millones.

El avance de la tecnología ha logrado que estos aparatos tengan funciones que no hace mucho parecían futuristas, como juegos, reproducción de música MP3 y otros formatos, correo electrónico, servicio de mensajes cortos (SMS, por sus siglas en inglés), agenda electrónica (PDA), fotografía y video digital, video llamada, navegación por internet y hasta televisión digital. Las compañías de telefonía móvil ya están pensando nuevas aplicaciones para este pequeño aparato que nos acompaña a todas partes. Algunas de esas ideas son: medio de pago, localizador e identificador de personas.

Aunque el celular fue inventado para la mejora en la comunicación, sus innovaciones destacan con mayor frecuencia en el entretenimiento, incluyendo el reproductor de MP3 y la cámara fotográfica para hacer las horas de espera más relajadas.

6 sugerencias para ahorrar energía eléctrica en el hogar

2013/02/14

Instalaciones eléctricas residenciales - Ahorro de energía eléctrica a la carta

En la actualidad el uso de la electricidad es fundamental para realizar gran parte de nuestras actividades, de su disponibilidad depende la vida moderna. Con tan sólo oprimir botones contamos con luz, movimiento, calor, frío, imagen o sonido. Su uso se ha vuelto automático, por lo que difícilmente nos detenemos a reflexionar acerca de su importancia y las ventajas que obtenemos al utilizarla eficientemente.

Ahorrar y usar eficazmente la energía eléctrica, así como cuidar el ambiente, no significa sacrificar o reducir nuestro nivel de bienestar o el grado de satisfacción de nuestras necesidades cotidianas. Por el contrario, un cambio de hábitos y actitudes repercuten en el cuidado de los recursos energéticos, en la preservación del medio ambiente y en el mejoramiento de la economía familiar.

Dejar las luces encendidas innecesariamente, mantener televisores o radios prendidos sin que alguien les preste atención, comprar productos cuyos envases o empaques se van rápidamente a la basura, son sólo algunos ejemplos de la falta de cuidado de la energía y del medio ambiente, en las que con frecuencia incurrimos.

La solución está en nuestras manos en éstos y muchos casos, y el FIDE, organismo especializado en el ahorro de energía eléctrica, nos ayuda con consejos de fácil aplicación en el hogar, que permiten usar eficientemente la electricidad y obtener importantes beneficios económicos y ambientales.

Instalaciones eléctricas residenciales - Foco ahorrador fluorescente

La iluminación representa en promedio 30% de consumo de energía eléctrica de su casa, por lo cual se aconseja sustituir los focos convencionales por lámparas ahorradoras. Con esta medida usted ahorrará hasta 75% de electricidad en iluminación.

Otra ventaja que proporcionan este tipo de lámparas es la duración, ya que tienen una vida útil de diez mil horas y proporcionan la misma calidad de luz.

Aprovechar la luz natural significa realizar diversas actividades durante el día, tales como lavar, planchar y hacer el aseo, tareas escolares, así como utilizar colores claros en techos y paredes, ya que la reflejan mejor. Estas sencillas aplicaciones reditúan tanto en lo económico como en lo ambiental.

Otra de las áreas donde se aprecia un consumo significativo de electricidad es el refrigerador, pues representa, al igual que la iluminación, 30% del consumo eléctrico, por lo que, si su refrigerador tiene más de ocho años de vida, se recomienda cambiarlo por un equipo que cuente con Sello FIDE, símbolo de calidad y eficiencia en ahorro de energía eléctrica.


También mantener los sellos de cierre en buen estado y ubicar el refrigerador en sitios ventilados y lejos de las fuentes de calor, como la estufa, el horno y los rayos del sol, permitirán incrementar sus ahorros.

En las zonas cálidas del país, el aire acondicionado representa 55% del consumo (es el electrodoméstico que mayor gasto económico representa), porque opera hasta 24 horas del día, durante el tiempo que dure la época de calor. Para este aspecto, aconsejamos ajustar el termostato de su aire acondicionado a 24 0C en verano y 19 0C en invierno; mantenga la habitación cerrada; es recomendable sellar ventanas y puertas de la casa para evitar infiltraciones y fugas de aire, así su electrodoméstico consumirá menos energía eléctrica y, por lo tanto, dinero.

Instalaciones eléctricas residenciales - Incremento de aparatos electrodomésticos

En cuanto a los demás aparatos electrodomésticos, a continuación te ofrecemos sugerencias que contribuyen a obtener significativos ahorros:

  1. Para la lavadora, cargue siempre la cantidad de ropa indicada como máximo permisible, ya que si pone menos, gastará agua y electricidad de más, y si excede lo permitido, la ropa quedará mal lavada y se corre el riesgo de forzar el motor.

  2. Para planchar, programe la mayor cantidad posible de ropa en cada ocasión y procure hacerlo durante el día; inicie con la ropa que requiere menos calor y así dará tiempo a que la plancha se caliente. Antes de terminar, desconéctela y aproveche el calor de la plancha para las últimas prendas.

  3. Encienda la televisión, el DVD o la radio sólo cuando desee ver o escuchar algún programa. Use el reloj programador (sleep timer), ya que, de esta manera el aparato se apagará aunque usted se quede dormido.

  4. En lo que a la aspiradora se refiere, hay que revisar que las mangueras de succión se encuentren en buen estado, y es necesario limpiar los filtros al terminar de usarla.

  5. Mantenga limpios de residuos tanto el horno de microondas como el tostador, pues así asegura, además, una vida más larga y útil.

  6. Es importante que las aspas de la licuadora tengan filo y no estén rotas o desgastadas; lave el vaso y las aspas inmediatamente después de utilizarla, ya que los residuos disminuyen el rendimiento.

Cambio climático y ahorro de energía

2013/02/13

Instalaciones eléctricas residenciales - Tierra y ahorro de energía

La teoría del cambio climático está en boga desde algunos años, existen defensores y activistas que la apoyan, y escépticos que la niegan. Uno de los puntos más importantes en el debate es el impacto que tendrá en la economía de los países, la pregunta que surge es ¿adónde iremos si destruimos el planeta en el que vivimos?

El cambio climático es el fenómeno que se observa en el aumento de la temperatura, tanto en la atmósfera terrestre, como en la superficie de los océanos, en las últimas décadas. El clima es resultado de muchos factores (la atmósfera, los mares, las capas de hielo, los organismos vivos, el suelo, los sedimentos y las rocas) y de las relaciones que existen entre ellos. El Sol, por ejemplo, puede variar en sus radiaciones, las corrientes marinas o los vientos pueden crear un cambio en la temperatura del planeta, sin embargo, en la Convención Marco de las Naciones Unidas sobre el Cambio Climático (CMNUCC), que entró en vigor en 1994 y fue firmada por 162 países, se acordó utilizar el término para referirse a los cambios provocados directa o indirectamente por el ser humano.

Aunque existe una polémica sobre las causas que pueden ser el origen, existe un acuerdo en que la concentración de gases invernadero es la principal y ha aumentado por la actividad industrial de los últimos 200 años. Siempre que utilizamos energía producida mediante combustibles fósiles,
enviamos este tipo de gases a la atmósfera.

Ver también: Ecoviviendas

La ONU ha creado el Panel Intergubernamental del Cambio Climático (IPCC, por sus siglas en inglés) para analizar los datos científicos. Está compuesto por alrededor de 2500 investigadores de primer orden que han llegado a la conclusión de que es detectable la influencia humana en muchas de las variables naturales del clima. Según ellos, si los gases de efecto invernadero (GEI): dióxido de carbono, metano, óxidos nitrosos y cloroflourocarbonos, se duplicaran, la temperatura se elevaría entre 1 y 3.5 0C, lo que puede no parecer mucho, pero debe considerarse que sería el cambio más drástico en los últimos 100 000 años y sería muy difícil que los ecosistemas se adaptaran.

El efecto invernadero existe de por sí en la Tierra. En la atmósfera encontramos dióxido de carbono, metano y óxido nitroso, no obstante, representan menos de 1% de la composición total de gases. Los gases de invernadero cumplen la función de conservar la energía recibida del Sol, como si la Tierra tuviera una cobija para no dejar escapar el calor, sin ellos, la temperatura mundial decaería 30 0C, con lo que los océanos estarían congelados y la vida que la poblara sería muy distinta.

El problema surge cuando el balance de estos gases necesarios se rompe y lo alarmante es que su incremento no es lineal, el nivel de dióxido de carbono podría aumentar al doble dentro de 30 ó 50 años. Agregar este gas a la atmósfera aumenta la temperatura, lo que produce más vapor de agua proveniente de la superficie de los océanos. El vapor de agua resulta más eficaz como gas invernadero y, por lo mismo, la temperatura sube, este proceso es llamado retroalimentación del vapor de agua.

A esto hay que agregar que conforme el planeta se calienta, la nieve en los polos y las montañas disminuye, y la nieve tiene el albedo (el nivel que cualquier superficie tiene para reflejar la radiación que incide sobre ella) más alto con 86%, mientras que los océanos sólo de 5 a 10%.

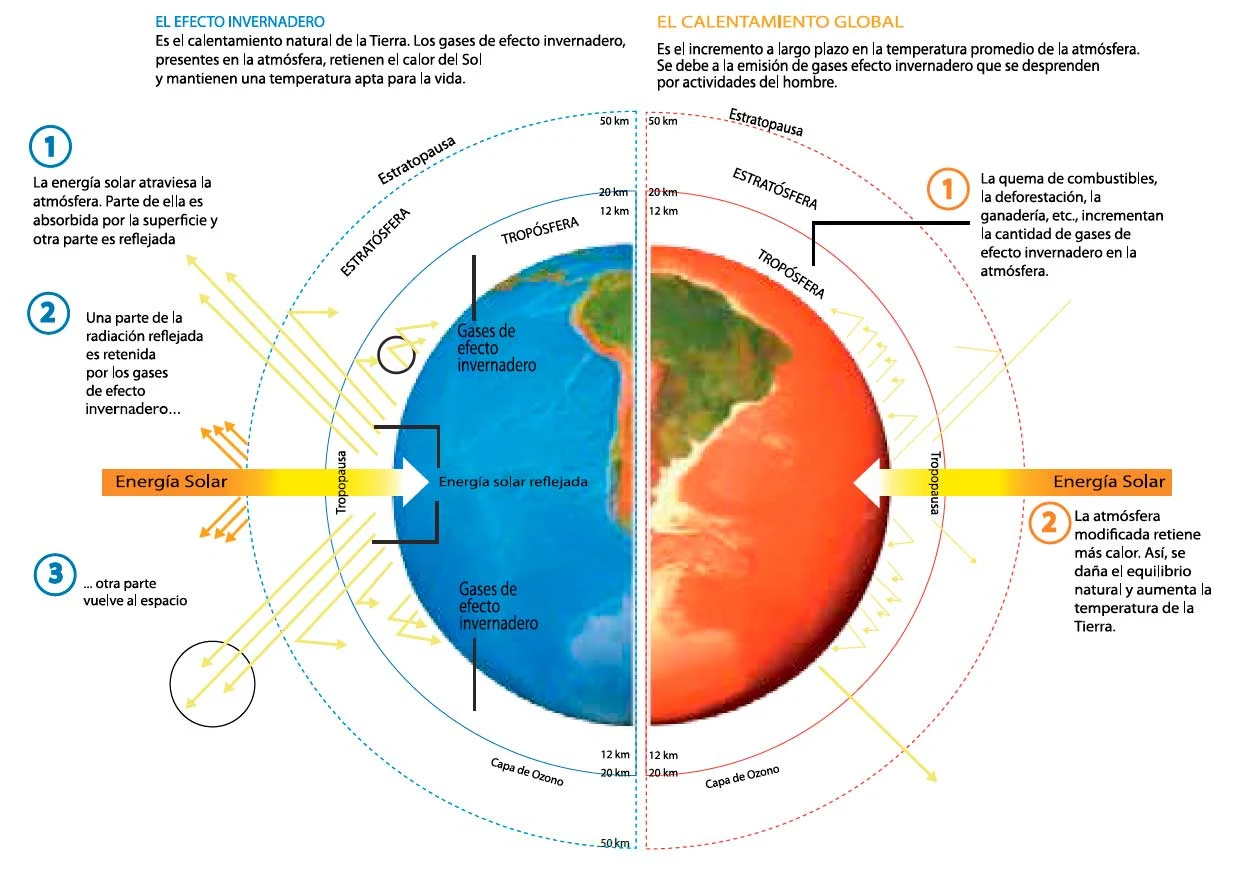

Instalaciones eléctricas residenciales - Efecto invernadero y calentamiento global

Algunas consecuencias del efecto invernadero:

  • Si la capa de hielo la Antártida se derritiera, el nivel del mar aumentaría 61 m; bastan 6 m para inundar Londres y Nueva York.

  • Según un artículo de enero de 2004, estarían en peligro de desaparecer una cuarta parte de todas las especies de plantas y animales.

  • Estudios realizados en Canadá sugieren una pérdida de 100 millones de hectáreas de bosques tan sólo en su territorio.

  • Aumento de sequías y tormentas más intensas.

  • La expansión de enfermedades infecciosas propias de regiones tropicales.

¿Qué hacen los países?

En 1997, las naciones firmaron un pacto llamado el Protocolo de Kioto, que es el primer acuerdo mundial para disminuir las emisiones de gases de efecto invernadero. Fue ratificado el 16 de diciembre de 2004 con la firma de Rusia y vincula legalmente a los participantes. Estados Unidos se ha mostrado renuente a participar argumentando que daña su economía y duda acerca del papel del hombre en el incremento del calentamiento global.

Los efectos de este fenómeno han sido calculados por los economistas en un detrimento del crecimiento de hasta 20%, cuando las medidas para evitarlo no excederían 1%.

Ya que el protocolo expiraría en 2012, el año 2009 en Copenhague hubo una cumbre para establecer el rumbo de la política ambientalista en el mundo. En la reunión de diciembre de 2008, en Poznan Polonia, hubo grandes divergencias entre los países ricos y los pobres, pues éstos juzgaron insuficientes los apoyos de aquellos para enfrentar sus compromisos ambientalistas.

Pese a los desacuerdos, no debemos caer en un derrotismo estéril, debemos mantener la esperanza y hacer algo. En este problema es muy importante que exista una acción ciudadana conjunta, cada uno de nosotros forma parte de la solución. Es difícil, pero debemos transitar de los combustibles fósiles a las fuentes de energía renovable.

De lo que trata la Eficiencia Energética es de aprovechar de manera óptima la energía que consumimos y los productos y servicios resultantes de dicho consumo. Para lograrlo, nos valdremos de medidas como cambios en nuestros hábitos, inversiones de tipo tecnológico y de gestión. Es muy importante recordar que el consumo de energía eléctrica está relacionado con la emisión de dióxido de carbono, en Polonia, por ejemplo, 90% de sus centrales eléctricas funcionan con carbón.

Estas son algunas recomendaciones para evitar el cambio climático y ahorro de energía:

En el transporte


  • Comparte tu auto y utiliza el transporte colectivo, considera los beneficios de caminar, piensa en las horas pico, los embotellamientos y los problemas de estacionamiento.
  • Revisa con frecuencia la presión de tus neumáticos, así mejoras el rendimiento del combustible 3% por cada litro.
  • Mantén tu velocidad de manejo uniforme, evitando frenar o acelerar bruscamente ahorras 15% de combustible y alargas la vida de tu vehículo.
En el trabajo


  • Compra productos de papel reciclado, para elaborarlos se emplea entre 70 y 90% menos energía, además contribuyes a evitar la deforestación.
  • Cuando utilices papel o fotocopias, utiliza las dos caras.
  • Configura tu computadora para que, cuando no la utilices, automáticamente adopte el estado de ahorro. Para pausas largas, apaga el monitor.
  • Utiliza materiales que puedan ser reutilizados, como los cartuchos de tinta de las impresoras.

En la casa

  • Cuando pienses adquirir un aparato electrónico, escoge los que requieran de menos energía, la diferencia en el consumo puede ser de hasta 90%.
  • Desconecta los aparatos cuando no los utilices, en el caso del televisor u otros que utilizan control remoto, siguen ocupando un tercio de lo que ocupan regularmente aunque estén apagados, incluso los cargadores del teléfono celular.
  • Usa ollas de presión y tapa tus comidas durante la cocción.
  • Es importante que no coloques el refrigerador cerca de corrientes de aire que pasen por su parte trasera, pues incrementa su consumo 15%. Si permites que la escarcha exceda los 3 mm de espesor, aumentará 30%.
  • Cambia los focos comunes por lámparas flourescentes, los primeros sólo convierten en luz 5% de la electricidad que ocupan.
  • Racionaliza tu consumo de agua. El envío a los hogares se hace mediante bombas eléctricas.
  • Lava con agua fría, los lavaplatos y lavadoras utilizan entre 80 y 85% de su energía en calentar el agua.
  • Si secas tu ropa al aire libre, reduces en 320 kg la emisión de dióxido de carbono al año.
  • Planta un árbol. Uno sólo elimina una tonelada de dióxido de carbono a lo largo de su vida.

instalaciones

eléctricas

residenciales

Uso cookies para darte un mejor servicio.
Mi sitio web utiliza cookies para mejorar tu experiencia. Acepto Leer más
