Como lo mencionamos en una entrada anterior, los sensores de ocupación -también conocidos como OCC- son dispositivos que permiten controlar el encendido y apagado de lámparas o un grupo de ellas, para generar ahorros considerables derivados del consumo de energía eléctrica del sistema de alumbrado, principalmente. Sin embargo, también es posible integrar soluciones donde un sensor puede controlar desde una tira de LED como iluminación de cortesía, hasta la apertura y cierre de puertas automatizadas.
Cuando estamos en una oficina o en algún café con este tipo de dispositivos mal seleccionados, tenemos que movernos constantemente para evitar que las luces se apaguen, o bien para que vuelvan a encender; en pasillos, la iluminación nunca se apaga aunque nadie se encuentre caminando por él; en áreas comunes, las luces nunca encienden. A estos eventos se les conoce como “operación en falso” y generalmente se debe a una mala selección del tipo de sensor, pero también a su incorrecta aplicación, y en menor medida a que se encuentre dañado o defectuoso.
Tipos de OCC
Existen dos tipos de OCC (sensor de presencia), o como se le conoce en el medio: “tecnologías”, y una tercera que es la fusión de ellas. Como primer punto conoceremos las distintas tecnologías de los OCC.
- Tecnologia infrarroja o IR
- Tecnología ultrasónica
- Multitecnología
Este tipo de sensor basa su funcionamiento en líneas de visión para detectar movimiento de calor. Es decir, el sensor interpreta como presencia el calor que se mueve y cruza las líneas de visión. En la mayoría de los sensores tipo IR encontramos al frente un domo de color blanco, que si lo observamos detenidamente presenta líneas formando cuadrículas; este elemento es conocido como lente de Fresnel.
La función del lente de Fresnel es distribuir las líneas de visión emitidas por el IR del sensor como referencia para determinar si existe el movimiento de calor. El OCC IR es utilizado en espacios amplios y abiertos con ocupaciones muy activas: pasillos, estacionamientos, entradas, recepciones, entre otros.
Esta tecnología opera de la misma forma en como lo hace el sonar de un barco: emite un sonido en alta frecuencia y por medio de un receptor ultrasónico recibe este sonido, verificando una distorsión con respecto a la onda original; si esta distorsión existe entonces lo interpreta como presencia. Se recomienda para lugares de dimensiones pequeñas y donde la ocupación es en cierto modo pasiva, por ejemplo: oficinas, bibliotecas, salas de lectura, etcétera. Existen en el mercado OCC ultrasónicos tan sensibles que pueden detectar los movimientos más pequeños, como un pestañeo; por esta misma razón es sensible a corrientes de aire. Se recomienda instalar a más de 1.6 m de una posible fuente de aire.
Es la unión de las tecnologías IR y ultrasónica en un mismo dispositivo, lo que brinda a este tipo de sensor: larga detección, alta sensibilidad y disminuye las operaciones de apagado en falso. Las coberturas se vuelven más eficientes y permiten su uso en todo tipo de áreas.
Ver también: Control de iluminación por sensores de movimiento
Interpretación de Diagramas
- Montaje en techo
- Altura de montaje
- Ángulo de visión
- Zonas de mayor y menor movimiento
- Montaje en pared .
A continuación analizaremos el diagrama de cobertura de un OCC multitecnología para montaje en techo.
Es la distancia de piso a techo recomendada para tener la máxima cobertura. Es muy importante tener este dato en cuenta; si se instala a una mayor altura, pierde sensibilidad, y por el contrario si se reduce, pierde cobertura.
Esta característica permite realizar una correcta selección y dirigir el área de cobertura a puntos más específicos; con esto se reducen los encendidos en falso debidos a detección de presencia no deseada. En este caso el ángulo de visión es de 180o, de ahí la forma de abanico de su cobertura.
Indican los lugares donde el sensor tendrá mayor sensibilidad y de esto también depende el tipo de tecnología. Vale la pena observar que al utilizar la tecnología IR se podrá detectar a una persona a casi 23 pies de la base del abanico, pero los movimientos deben ser más amplios a que si se encontrara a 8.5 pies de distancia con respecto al punto 0.
 |
| Diagrama de cobertura de un sensor multitecnología para montaje de techo, cercano a una pared. |
 |
| Diagrama de cobertura de un sensor multitecnología para-montaje al centro de techo. |

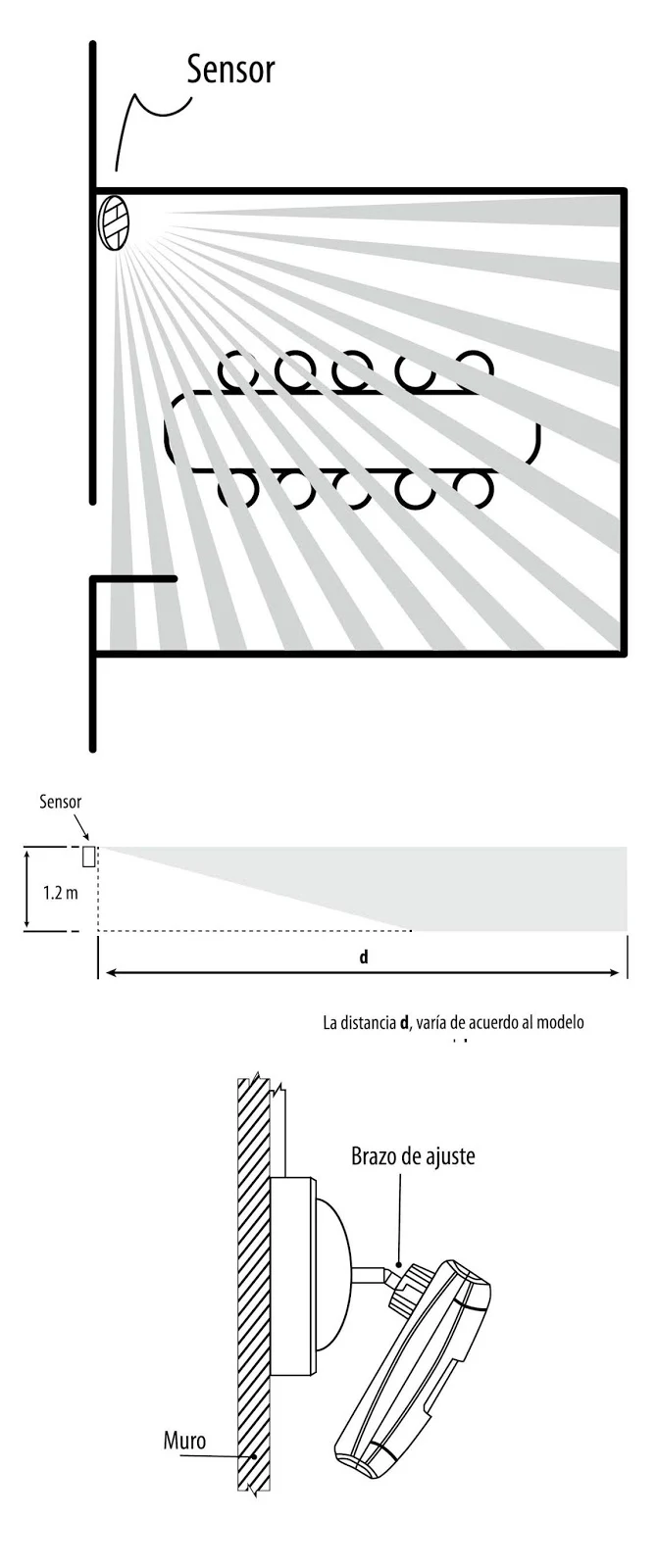

Se utilizan frecuentemente en pasillos, áreas de oficinas con mamparas, salas de juntas, jardines, entre otros; cuentan con un brazo articulado que permite ajustar la orientación a manera de dirigirse a un área en específico.
El sensor de pared permite ajustar la dirección para obtener un mejor desempeño.
Presentaciones
-
Los OCC se presentan de diferente forma:
- Para empotrar o de chalupa .
- De techo .
Su aplicación principal es en baños, cubículos u oficinas pequeñas y cocinas; el montaje se realiza a la misma altura de un interruptor. Otra característica importante es que estos sensores permiten el control directo de la iluminación, ya que su tensión de operación de la línea es de 120 V ~ y es directo a la carga. La conexión típica es la siguiente:
 |
| Conexión típica de sensor de chalupa o empotrado |
Estos sensores pueden ser de bajo voltaje, es decir a 24 Vcd. Para operar necesitan una fuente separada y para el control de la iluminación un relevador. Aunque parezca una desventaja su característica de bajo voltaje, la realidad es que son ampliamente utilizados como mando principal para tableros especiales que permiten controlar grandes cargas de iluminación con un solo sensor.
 |
| Conexión típica de sensor de bajo voltaje |
Cuando son a tensión de línea, se conectan de forma similar al de chalupa, y cuando son de bajo voltaje su conexión es como el de muro. Generalmente se utilizan en oficinas, áreas de lectura, centros de negocio, salas de cómputo, estancias, etcétera.
 |
| Conexión típica de sensor de techo |
