⚡ Cómo Dibujar Circuitos de Alumbrado y Contactos en Paralelo | Instalaciones eléctricas 🏡

⚡ Descubre cómo Dibujar Circuitos de Alumbrado y Contactos en Paralelo | Instalaciones eléctricas 🏡. Los circuitos de alumbrado y contactos en paralelo son comunes en las instalaciones eléctricas de hogares y edificios. En este tipo de circuitos, cada elemento tiene su propia ruta de corriente eléctrica, lo que permite que, si uno falla, los demás continúen funcionando. En este artículo, aprenderás cómo dibujar circuitos de alumbrado y contactos en paralelo.

Paso 1: Identificar los componentes del circuito
Antes de comenzar a dibujar el circuito, es importante identificar los componentes de cada elemento que deseas conectar en paralelo. Asegúrate de que las tensiones y corrientes que manejan cada elemento sean compatibles y no excedan los límites del otro.

Paso 2: Dibujar el diagrama de cada circuito
Una vez que identificaste los componentes de cada circuito, dibuja el diagrama de cada elemento de manera individual. Para esto, sigue los siguientes pasos:

✅ Identifica la fuente de alimentación del circuito y dibuja el símbolo correspondiente (por ejemplo, una pila o un transformador).
✅ Dibuja los componentes del circuito (interruptores, contactos, lámparas, etc.) y sus conexiones, siguiendo el esquema eléctrico del circuito.
✅ Asegúrate de que todas las conexiones estén correctas y que cada componente esté en su lugar correspondiente.
✅ Etiqueta cada componente del circuito con su valor correspondiente (por ejemplo, la lámpara de 60 vatios o el interruptor de 2 polos).

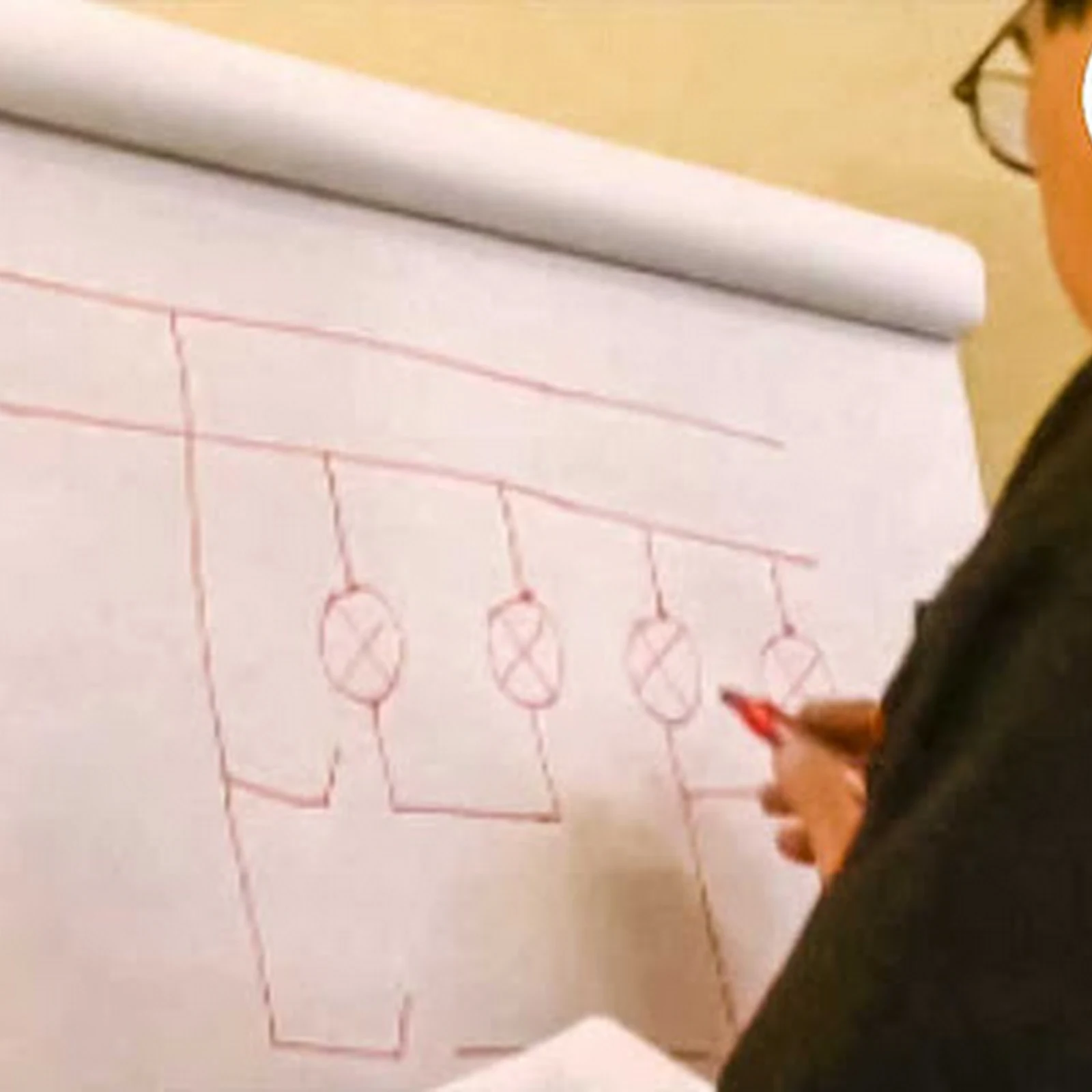

Paso 3: Dibujar el diagrama de los circuitos en paralelo
Una vez que tienes el diagrama de cada circuito de manera individual, es hora de unirlos en paralelo. Para esto, sigue los siguientes pasos:

✅ Dibuja una línea que represente la conexión en paralelo de los dos circuitos.
✅ Conecta los componentes correspondientes de cada circuito (interruptores, contactos, lámparas, etc.) en paralelo, es decir, conecta cada uno de los terminales positivos de los componentes de un circuito al terminal positivo de los componentes del otro circuito.
✅ De igual manera, conecta los terminales negativos de cada componente de ambos circuitos en paralelo.
✅ Asegúrate de que todas las conexiones estén firmes y bien hechas. Puedes soldar las conexiones para mayor seguridad.

Paso 4: Verificar el diagrama de los circuitos en paralelo
Una vez que has dibujado el diagrama de los circuitos en paralelo, verifica que esté correcto. Deberías notar que los componentes de cada circuito están conectados en paralelo y que cada circuito tiene su propia ruta de corriente eléctrica.

En conclusión, dibujar circuitos de alumbrado y contactos en paralelo puede ser una tarea sencilla si se siguen los pasos adecuados. Asegúrate de identificar los componentes de cada circuito, dibujar el diagrama de cada elemento de manera individual y luego unirlos en paralelo. De esta forma, podrás crear un circuito seguro y eficiente para tu hogar o edificio.
