2016 | Instalaciones Eléctricas Residenciales

4 implementos del equipo de Protección Personal

2016/12/16

Hoy me topé con el Manual de Maestro Constructor, publicado por Aceros Arequipa. Es un libro enfocado principalmente a la construcción de la estructura de vivienda haciendo mucho hincapié en los cuidados que se deben tener al construir en zonas sísmicas.
De ahí me pareció muy importante la siguiente imagen que comparto a continuación, donde se mencionan los 4 elementos del equipo de protección personal que se deben usar obligatoriamente en obra, ya que ese mismo cuidado por la seguridad debemos contemplar los que nos dedicamos a las instalaciones eléctricas residenciales.



Carl Sagan y la ciencia para todos

2016/11/09

Instalaciones electricas residenciales - Carl Sagan

En el blog de instalaciones eléctricas residenciales también nos interesa hablar de los personajes que han hecho grandes contribuciones al desarrollo de la humanidad. Hoy toca el turno a uno de los divulgadores de la ciencia más carismáticos e influyentes del siglo pasado: Carl Sagan.
Sagan se distinguió por su empeño en hacer la ciencia divertida e interesante en vez de un tema “oscuro” y difícil al que pocos tienen acceso.
Nació un día como hoy, el 9 de noviembre de 1934, en Nueva York. Él recuerda en uno de sus libros ser llevado por sus padres a la Exposición Internacional de Nueva York en 1939 para observar los avances científicos de la época.
Sus padres, de origen humilde, y sin saber nada de ciencia, contribuyeron a que decidiera convertirse en científico. Lejos de desalentarlo y hacer que estudiara otra cosa, le dieron todo su apoyo. Se graduó como físico y poco después obtiene el doctorado en Astronomía y Astrofísica.
Entre muchos proyectos en los que participó, se encuentran las sondas espaciales Pioneer y Voyager, estas últimas han recorrido ya todos los planetas del Sistema Solar y se encuentran próximos a abandonarlo, para viajar indefinidamente por el universo. Aún después de más de 30 años de haber sido lanzadas al espacio continúan enviando información de sus hallazgos a la Tierra. En cada una de estas naves, Sagan incluyó un disco de oro con información acerca de la vida en la tierra, fotos, sonidos, saludos en distintas lenguas, y las ondas cerebrales de una mujer.


Su trabajo en la NASA lo combinó con el de profesor y se convirtió en el director del Laboratorio de Ciencias Espaciales en la Universidad de Cornell (Nueva York), donde realizó numerosos experimentos acerca del origen de la vida.
Carl Sagan fue otro gran científico que se preocupaba por el destino de la humanidad. De sus investigaciones sobre el planeta Venus se pudo advertir sobre los peligros del cambio climático y siempre se pronunció en contra de las armas nucleares.
Uno de sus primeros libros, Los Dragones del Edén, publicado en 1978, fue galardonado con un premio Pulitzer, uno de los más prestigiosos en el medio editorial de Estados Unidos.
Quizá su proyecto más famoso fue la serie para la televisión Cosmos, de la cual también se publicó un libro. Carl Sagan comprendió el poder y la influencia de este medio que utilizó para divulgar la ciencia, la historia y los misterios del universo. Creía firmemente en las ventajas de hacer la ciencia accesible para todos.
Su amplio conocimiento y su pasión por la ciencia le permitieron explicarla con palabras sencillas y amenas que logran interesar a sus lectores de principio a fin.
Falleció el 20 de diciembre de 1996 y un asteroide ha sido bautizado con su nombre, también el sitio
de amartizaje de la sonda Mars Pathfinder, así como varios premios y reconocimientos otorgados a destacados divulgadores de la ciencia.

11 pasos para la instalación de atenuadores de luz deslizables (dimmers)

2016/07/28

Los atenuadores de luz (dimmers) regulan la luz a baja o densa intensidad al gusto de quien la utiliza en cuartos, oficinas o comedores. Puede ser digital de tacto o de perilla. Por su fácil manipulación, las que más se utilizan son las de perilla y su instalación es la siguiente:
  1. Bajar el interruptor del circuito correspondiente y ubicar las partes del dimmer: perilla, base y tornillos.

    Instalaciones eléctricas residenciales - Partes de un dimmer

  2. Revisar que bajen dos cables de la alimentación de luz y que en algunos casos, venga un cable de tierra, que en este caso es verde.

    Instalaciones eléctricas residenciales - Chalupa en pared para dimmer

  3. Colocar los cables correspondientes en el dimmer.

    Instalaciones eléctricas residenciales - Colocando cables del dimmer

  4. Unir cada una de las dos terminales del dimmer (que son negras) en 'cada una de las terminales. Después cada uno de los cables y finalmente, el verde hacia la tierra.

    Instalaciones eléctricas residenciales - Uniendo cables del dimmer

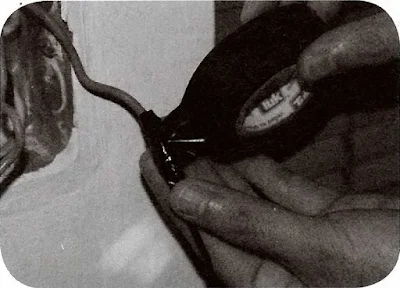

  5. Aislar los cables para evitar un corto circuito.

    Instalaciones eléctricas residenciales - Encintando la unión de los cables del dimmer


  6. Acomodar el nudo de alambres que se hacen en la chalupa para que queden bien ordenados y que no haya posteriormente un corto o un roce con tanta presión al atornillar el dimmer, ya que es más ancho que el apagador.

    Instalaciones eléctricas residenciales - Acomodando cables en chalupa

  7. Introducir la base del dimmer y tratar de ajus-tarlo en la chalupa original donde estaba el apagador.

    Instalaciones eléctricas residenciales - Introduciendo dimmer en chalupa

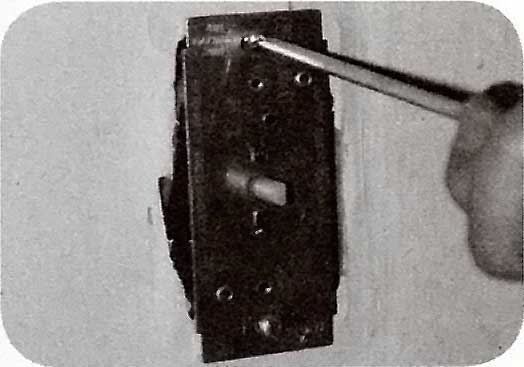

  8. Atornillar, sujetar con los tornillos superior o inferior con el desarmador plano o de cruz.

    Instalaciones eléctricas residenciales - Atornillando dimmer en chalupa

  9. Colocar la tapa o la cubierta del dimmer y atornillar la tapa.

    Instalaciones eléctricas residenciales - Colocando tapa del dimmer

  10. Meter a presión la perilla. Energizar nuevamente el circuito. Girar la perilla y colocar en la posición que otorgue la intensidad requerida, ya sea baja, media o intensa.

    Instalaciones eléctricas residenciales - Dimmer de perilla

Luces de patio

2016/07/27


Cuando se cuenta con un patio, ya sea particular o compartido, es necesaria una buena iluminación. Esta ayudará no solamente a mantener una buena visibilidad de jardines y áreas de recreación, sino que colaborarán a crear un ambiente más seguro.

Ver también: Iluminación de baño

Es recomendable utilizar lámparas para exteriores, las cuales no estén a una altura baja para evitar que se las puedan robar fácilmente e igualmente para que no estén al alcance de niños y jóvenes que puedan lastimarse con ellas en caso de que se lleven a cabo actividades recreativas en la zona. Recuerda que en las instalaciones eléctricas residenciales se debe hacer una medición del voltaje que requerirán las lámparas y la capacidad de alimentación eléctrica del centro de carga. Es en este caso cuando un circuito extra puede fungir para este fin si se trata de una residencia o complejo habitacional.


7 pasos para el cambio de focos de halógeno en techos altos

2016/07/26

La iluminación con focos halógenos se acostumbra utilizar en las instalaciones eléctricas residenciales debido a su proyección y capacidad de alumbramiento. Se emplea en techos altos para que la luz llegue hasta el piso. Se debe tener mucho cuidado y ayuda en este tipo de instalación para prevenir accidentes fatales.

Ver también: El ciclo del halógeno

A continuación se describen 7 pasos para el cambio de focos de halógeno en techos altos:
  1. Colocar una  escalera grande con ayuda de otra persona, es importante que alguien esté abajo supervisando y deteniendo para evitar una caída.

    Instalaciones eléctricas residenciales - Escalera alta

  2. Apoyarse, tomar una posición correcta, segura y ubicar la lámpara.

    Instalaciones eléctricas residenciales - Desprender panel del plafón de tablaroc

  3. Botar los plafones de sus soportes o guías donde recae la tabla roca en donde están las bases de este sistema de iluminación. Desprender la base por la parte externa o interna, donde van los seguros para evitar que se caigan las bases de los focos de halógeno.

    Instalaciones eléctricas residenciales - Retirando portalámpara del plafón de tablaroca

  4. En este caso, llevan unos sockets donde hay que desprenderlo del mismo foco.

    Instalaciones eléctricas residenciales - Desprendiendo alimentación del portalámpara

  5. Retirar el foco por la parte trasera y colocar el nuevo.

    Instalaciones eléctricas residenciales - Retirando el foco del portalámpara

  6. Colocar el plafón de nuevo.

    Instalaciones eléctricas residenciales - Colocando el plafón de nuevo

  7. Encender. No es necesario quitar la toma de luz ya que solamente es un cambio de foco. Solamente hay que tener cuidado de no tener contacto con la electricidad.

    Instalaciones eléctricas residenciales - Encendiendo lámpara nueva

Iluminación de baño

2016/07/25

El baño es uno de los lugares más importantes y de más uso en el hogar. Al diseñar y construir las instalaciones eléctricas residenciales se debe tomar en cuenta las características del baño y sus salidas eléctricas deben garantizar la seguridad de los usuarios.


  Es un espacio del que se hace uso a todas horas, por lo que siempre es necesaria una excelente iluminación. Sin embargo, tampoco hay que abusar de ella; para evitar gastos innecesarios de energía, colocar un foco en el lavabo y una lámpara en el techo, será suficiente para lograr una excelente visibilidad a cualquier hora del día.

Instalaciones eléctricas residenciales - Iluminación de baño


12 pasos para el remplazo de balastros de lámparas fluorescentes tubulares

2016/07/22

Las lámparas fluorescentes tubulares se utilizan en muchas empresas, negocios y talleres para ahorrar energía. También las podemos encontrar en las instalaciones eléctricas residenciales. Cuentan con unos dispositivos llamados "balastros", que aumentan la potencia de la luz y ahorran la carga. Elevan el voltaje para que los focos de menos watts produzcan más luz. Gracias a los balastros, puede generarse hasta 80% más de luz. Es decir, si se conecta un foco fluorescente de 20 watts a un balastro, este puede alumbrar casi como si fuera un foco incandescente de 100 watts, haciendo el mismo gasto de energía.


Los balastros van ocultas en las cajas de lámparas de tubo. Deben cambiarse cuando huelan a cable quemado, ya que esto quiere decir que el balastro ya terminó su ciclo de vida. Su remplazo se hace como sigue:
  1. Desenergizar el circuito donde está instalada la lámpara fluorescente bajando la palanca del interruptor automático correspondiente en el centro de carga.

    Instalaciones eléctricas residenciales - Desenergizando el circuito derivado

  2. Desmontar la carcasa de la lámpara fluorescente. Quitar los tornillos sujetadores y la lámina, para tener acceso al balastro y con cuidado de no tirar los tubos.

    Instalaciones eléctricas residenciales - Desmontando lámpara fluorescente

  3. Revisar el balastro con precaución, porque cuando se quema está muy caliente. Para esto, debemos apoyarnos con un trapo seco o esperar.

    Instalaciones eléctricas residenciales - Revisando balastro

  4. Retirar los tornillos o tuercas sujetadoras del balastro; son entre 4 y 2 tornillos. Utilizar una llave o apoyarse con unas pinzas.

    Instalaciones eléctricas residenciales - Retirando tornillos del balastro

  5. Debido a que no hay alimentación, es recomendable cortar los cables que alimentan los balastros, que de un lado vienen de color blanco y negro y del otro azul y rojo. Muchas veces traen cable de más y nos va a beneficiar para dejarlo a la medida.

    Instalaciones eléctricas residenciales - Cortando alambre de balastro

  6. Desprender la  cinta de aislar que une a los cables.

    Instalaciones eléctricas residenciales - Desprendiendo cinta aislante

  7. Después de cortar el cable  y  retirar  los  tornillos, desmontar el balastro viejo. Es importante tirarlo en un lugar correcto porque son desechos químicos.

    Instalaciones eléctricas residenciales - Desmontando balastro viejo

  8. Colocar el balastro nuevo. De un lado lleva cable negro y blanco y del otro azul rojo, solo cortarlo para saber el orden del cableado.

    Instalaciones eléctricas residenciales - Colocando balastro nuevo

  9. Pelar las orillas de los cables y unirlos de manera enroscada para evitar que se estén saliendo y provocar un corto.

    Instalaciones eléctricas residenciales - Uniendo alambres de balastro

  10. Aislar los cables para protección.

    Instalaciones eléctricas residenciales - Aislando alambres del balastro

  11. Ocultar el balastro y ponerle la tapa. Levantar el interruptor automático y prender el apagador para ver que funcione. Si no enciende, revisar los tubos y cambiarlos.

    Instalaciones eléctricas residenciales - Lámpara fluorescente

3 tipos de lámparas

2016/07/21

Aunque normalmente los conocemos como focos, los dispositivos que generan luz en nuestros espacios de nuestras instalaciones eléctricas residenciales tienen por nombre "lámparas". Estos dispositivos pueden ser del tipo incandescente, fluorescente o LED.

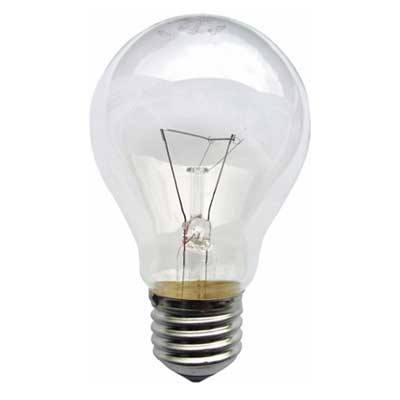

  1. Los del tipo incandescente producen la luz gracias a un filamento metálico que al paso de corriente eléctrica generan iluminación. No obstante el uso que se les ha dado a lo largo de los años, se ha descubierto que su eficiencia es poca, debido a que 90% de energía eléctrica que consumen la transforman en calor y solamente 10% en luz. Por esta razón, en muchas compañías, oficinas y restaurantes, se hace uso de lámparas fluorescentes con balastro, pueden generar hasta 80% más de luz, sin desperdiciar tanta energía eléctrica.
    Una variante de las lámparas incandescentes son las lámparas de halógeno, las cuales son capaces de producir una luz de más calidad, pero generan una cantidad considerablemente mayor de calor.

    Instalaciones eléctricas residenciales - Lámpara incandescente

  2. En cuanto a hogares y oficinas pequeñas, se hace uso de los llamados coloquialmente "focos ahorradores", que en realidad se llaman lámpara fluorescente compacta o lámpara CFL. Utilizan una quinta parte de requerimiento eléctrico en comparación a los focos convencionales y tienen una duración media de entre 500 y 2000 horas de funcionamiento. Por ejemplo, para lograr la luminosidad de un foco convencional de 25 Watts, un foco ahorrador solamente hace uso de la energía de 5 Watts.

    Instalaciones eléctricas residenciales - Lámpara fluorescente compacta


  3. las lámparas de LED utilizan​ diodos emisores de luz (Light-Emitting Diode) como fuente lumínica. Debido a que la luz capaz de emitir un led no es muy intensa, para alcanzar la intensidad luminosa similar a las otras lámparas existentes como las incandescentes o las fluorescentes compactas las lámparas LED están compuestas por agrupaciones de ledes, en mayor o menor número, según la intensidad luminosa deseada.
    Actualmente las lámparas de led se pueden usar para cualquier aplicación comercial, desde el alumbrado decorativo hasta el de viales y jardines, presentado ciertas ventajas, entre las que destacan su considerable ahorro energético, arranque instantáneo, aguante a los encendidos y apagados continuos y su mayor vida útil, pero también con ciertos inconvenientes como su elevado costo inicial.

    Instalaciones eléctricas residenciales - Lámpara de LED

5 pasos para el remplazo de apagadores

2016/07/20

Los apagadores fungen como continuadores de corriente en las instalaciones eléctricas residenciales. Al presionarlos, se unen los polos de los circuitos eléctricos permitiendo la luz. Es recomendable colocarlos cerca del filo de paredes y a una altura media baja para que se encuentren al alcance de todos.


Para remplazar un apagador antiguo por uno nuevo, podemos seguir estos 5 sencillos pasos:
  1. Desarmar un apagador convencional y bajar el switch de la luz.

    Instalaciones eléctricas residenciales - Partes de un apagador

  2. Tener la chalupa desocupada sin el apagador anterior. De ahí se desprenden dos cables que salen, bajar la corriente antes para evitar descarga o toque.

    Instalaciones eléctricas residenciales - Chalupa para apagador

  3. Colocar la base de plástico y atornillar sobre las extremidades de la chalupa con tornillos largos para desarmador plano. Una vez fija la base del apagador, sacar el apagador y voltearlo; viene con tornillos opresores que hay que aflojar para que pase por esta guía el cable que va a alimentar la lámpara que generará la luz. Desatornillarlos, meter cada cable y apretarlos hasta que llegue a un buen contacto.

    Instalaciones eléctricas residenciales - Atornillando placa para apagador

  4. Oprimir el apagador. De manera automática se embona a presión sobre la base negra en los extremos del apagador.

    Instalaciones eléctricas residenciales - Colocando apagador en placa

  5. Colocar la placa que va a permitir tener a la vista el apagador. Subir el switch de la luz y probarlo.

    Instalaciones eléctricas residenciales - Colocando tapa de una ventana para apagador

9 pasos para el cableado de un timbre de campana

2016/07/19

Los timbres son necesarios en todas las instalaciones eléctricas residenciales, e incluso en los negocios u oficinas. Aunque en la actualidad existen unos del tipo inalámbrico, a menudo no son seguros, pues son fáciles de retirar o de caerse. Por esta razón, es recomendable la instalación de uno eléctrico que quede fijo y protegido.


A continuación, 9 pasos para la instalación de un timbre de campana:
  1. Ubicar dónde irá el contacto del timbre en el exterior. Perforar con el taladro en ambos lados donde van a colocarse los tornillos que sujetarán el contacto.

    Instalaciones eléctricas residenciales - Perforando con taladro

  2. Introducir taquetes de medida media e introducirlos golpeando con el martillo.

    Instalaciones eléctricas residenciales - Clavando taquete

  3. Utilizar el cable de calibre # 18 AWG y cortar las puntas para tener la alimentación de la corriente de los dos polos.

    Instalaciones eléctricas residenciales - Pelando puntas de cordón #18 AWG

  4. Voltear el contacto y levantar los tornillos.

    Instalaciones eléctricas residenciales - Tornillos de botón de timbre

  5. Atrapar las cabezas del calibre con los tornillos para que alimenten a las terminales.

    Instalaciones eléctricas residenciales - Conectando cordón a terminales de botón de timbre

  6. Sujetar el contacto con la parte frontal con desarmador, pija o tornillo.

    Instalaciones eléctricas residenciales - Sujetando frente de botón de timbre

  7. Colocar la instalación del cable con sujetador de tornillo o clavo deteniendo en la pared o superficie elegida.

    Instalaciones eléctricas residenciales - Sujetando cordón de timbre

  8. Pasar la instalación por todo el recorrido hasta la cocina (donde generalmente van las campanas de los timbres) y unir los cables a la campana.

    Instalaciones eléctricas residenciales - Conectando cordón a campana de timbre

  9. Fijar la campana del timbre.

    Instalaciones eléctricas residenciales - Fijando la campana del timbre
